Анализаторы текстур

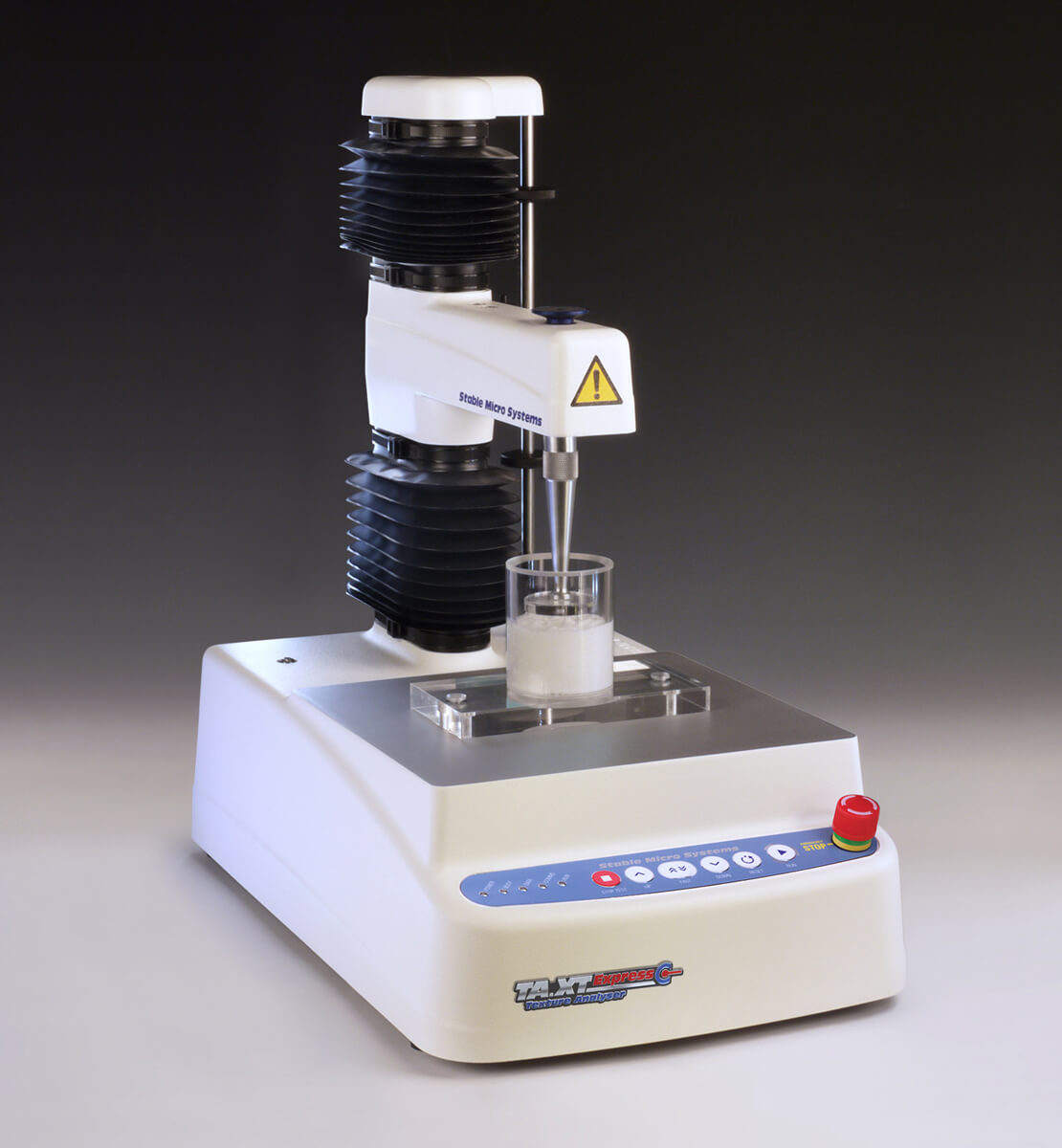

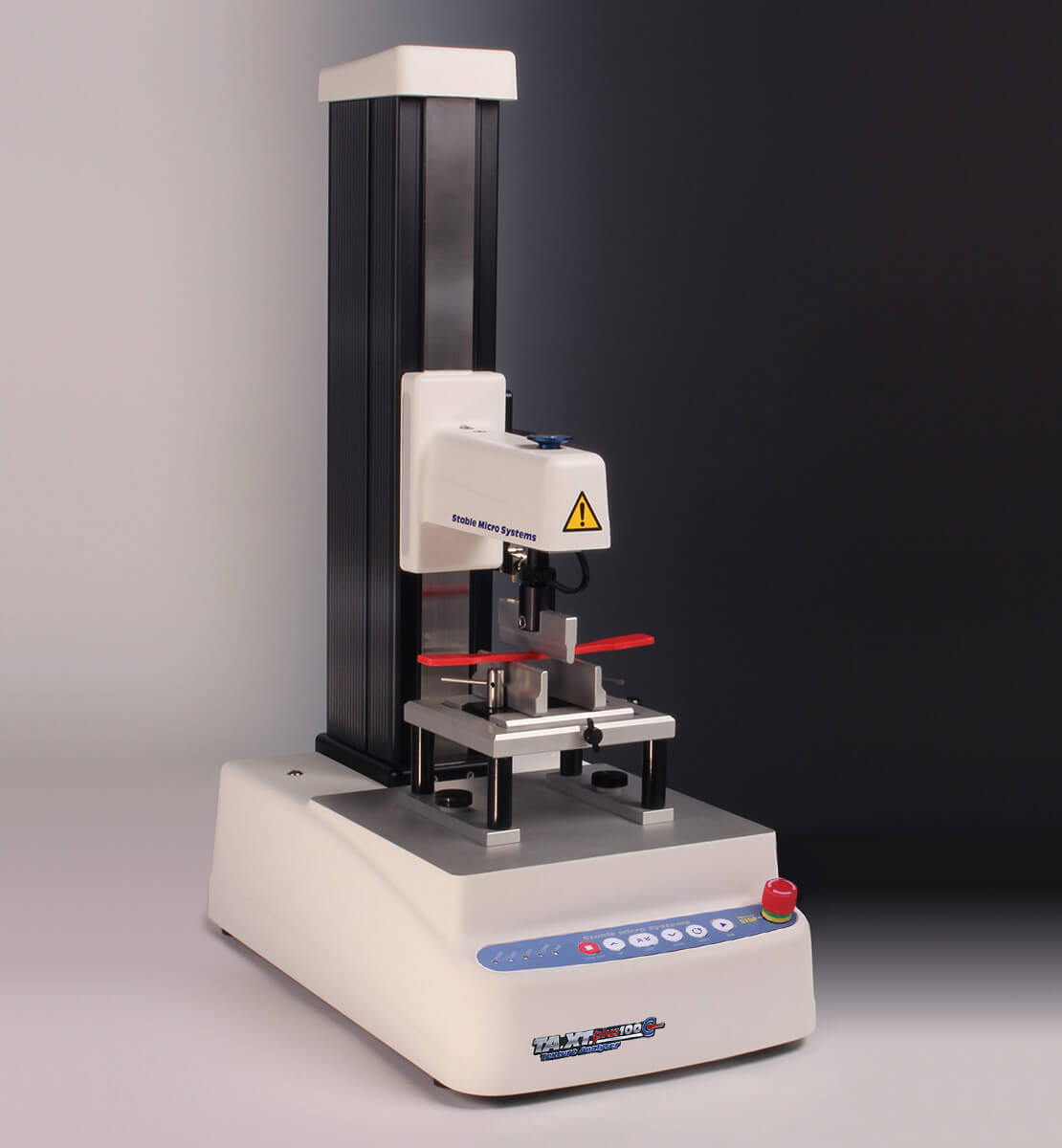

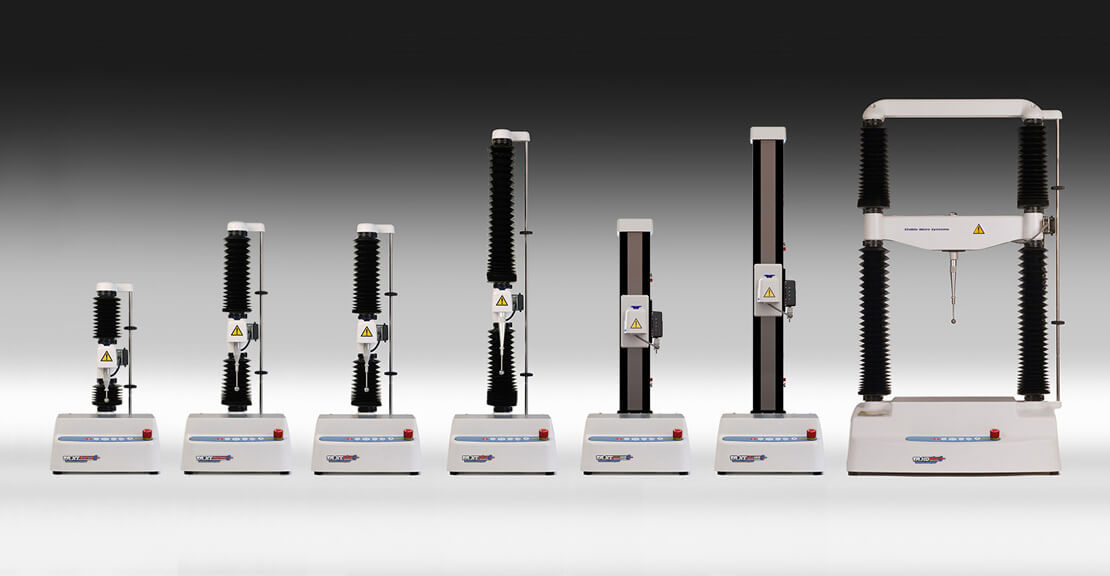

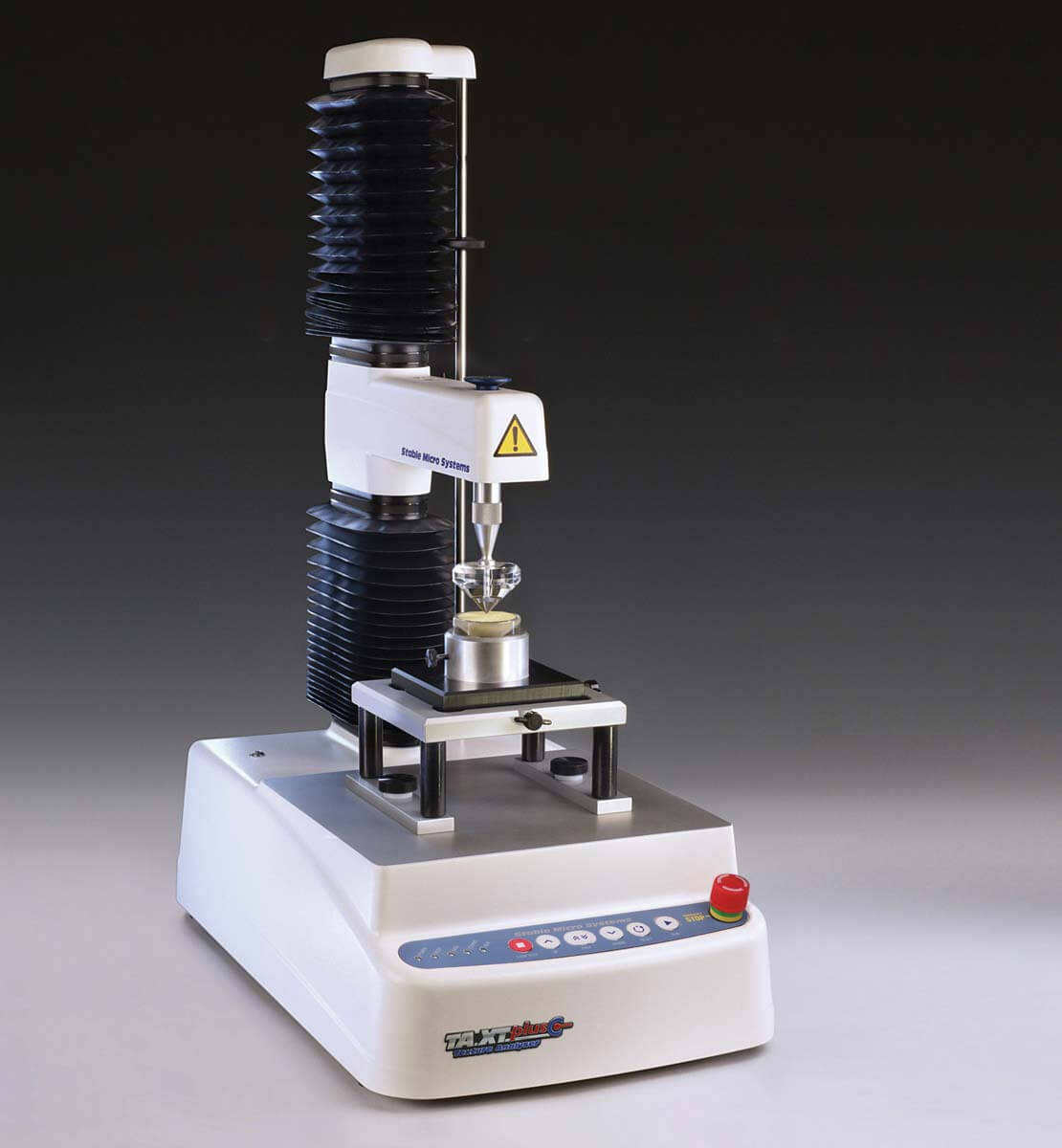

Анализаторы текстуры
Производитель: Stable Micro Systems
Описание:




















Анализаторы текстуры TA.XTplus, TA.HDplus и TA.XTexpress внесены в Реестр средств измерений Рег. No 26360-04
Анализаторы текстуры оценивают свойства текстуры, регистрируя силу, расстояние и время со скоростью до 500 данных в секунду, затем отображают их с помощью встроенной программы Exponent. Эти мощные и универсальные инструменты полностью соответствуют растущим требованиям к точности, воспроизводимости и количественным данным при измерении текстуры и являются новым шагом в эволюции от простых инструментов, определяющих только один параметр, к многофункциональным приборам с компьютерным управлением, способным выполнять широкий ряд измерений.



Уникальность приборов Stable Micro System заключается в том, что на одном приборе можно сделать весь комплекс испытаний структурно-механических свойств образцов. Анализаторы TA.XTplus и TA.HDplus и TA.XTexpress используют ряд различных зондов и приспособлений в соответствии с методом исследования. Каждый зонд или принадлежность разработаны для конкретного типа исследования и устанавливаются на основание или кронштейн анализатора. Образцы помещаются на основание анализатора текстуры или нижнее крепление, либо удерживаются между двумя креплениями. При простом исследовании кронштейн анализатора текстуры с тензодатчиком опускается для сжатия или прокола образца, а затем возвращается в исходное положение.

Дополнительные свойства и преимущества TA.HDplus

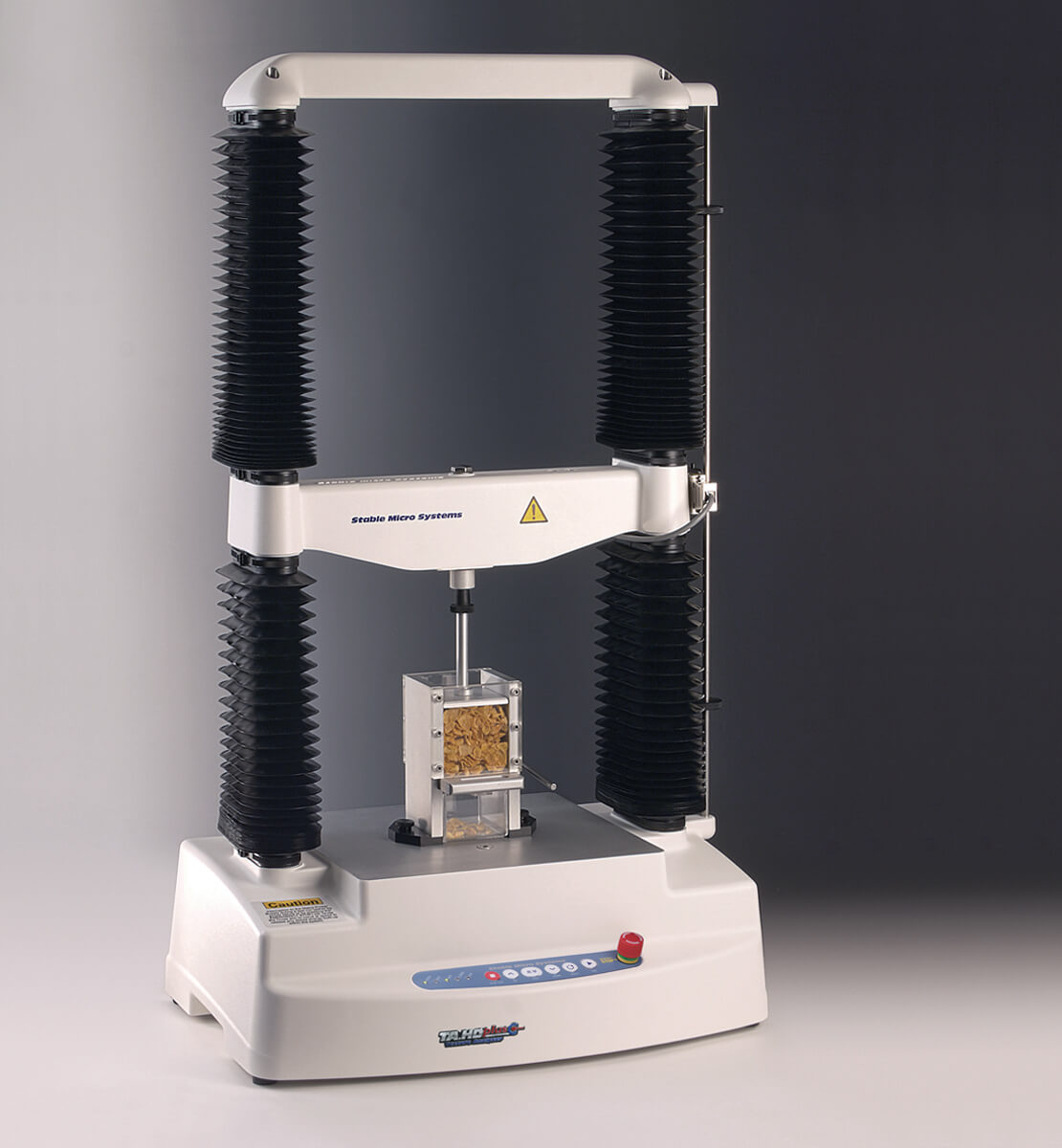

TA.HDplus , позволяющий измерять силу до 750 кг (7,6 кН), является самым мощным и универсальным анализатором текстуры на сегодня. Семейство «умных», откалиброванных на заводе тензодатчиков до 5 кг обеспечивают точность измерения до нескольких грамм; таким образом, данный инструмент – очевидный выбор для пользователей, исследующих много типов продукции, или если неизвестно, какие исследования будут производиться в будущем. Больший диапазон высот и размеров площадки для образца позволяет исследовать образцы намного большего размера без ущерба для точности, а рама с двумя стойками обеспечивает необходимую жесткость конструкции для измерений с приложением значительных сил.

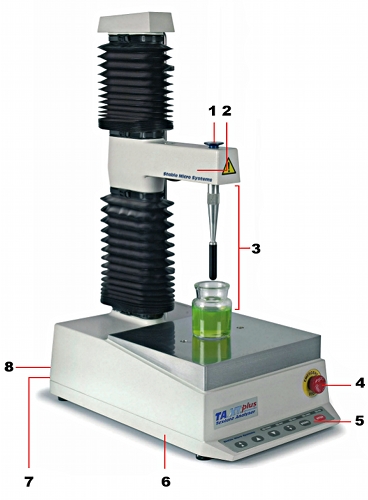

1. Калибровочная платформа
Платформа, на которую устанавливаются стандартные грузы для калибровки установленного тензодатчика. Тензодатчики калибруются на заводе, однако возможна самостоятельная калибровка с грузом, укладывающимся в рабочий диапазон, если необходима особая точность в определенном диапазоне сил.

2. Тензодатчик
В кронштейне анализатора текстуры расположен датчик, измеряющий силу сжатия или растяжения. В тензодатчике сохраняется такая информация, как диапазон, калибровка и
серийный номер; она автоматически считывается при установке. Это позволяет легко и быстро менять тензодатчики и избегать возможных ошибок.

3. Зона размещения образца для исследования
Здесь размещаются соответствующие зонды и приспособления (примеры показаны ниже) для закрепления и испытания образца. Возможность испытания на высокой скорости до 40 мм/сек. может представлять интерес для сравнения специфических рабочих условий или имитации действительных ситуаций.
Минимальная скорость 0,01 мм/сек. позволяет точно регулировать воздействие силы и расположение пробы, а также исследовать тонкие или хрупкие образцы.
Кроме того, скорость может изменяться в соответствии с высотой образца, таким образом, скорость деформации при сжатии или растяжении можно поддерживать на постоянном уровне.
Возможность полностью программируемого многостадийного исследования, то есть пользователь может задать свою последовательность операций. Эта уникальная возможность позволяет создавать самые сложные методики анализа. Таким образом, применение анализатора текстуры не ограничивается общераспространенными лабораторными исследованиями.

4. Кнопка аварийной установки.

5. Панель управления
Для ручного управления кронштейном анализатора текстуры.

6. Электронное оборудование
Электронное оборудование (программное и аппаратное обеспечение) для управления анализатором текстуры расположено на его основании. Обновления можно через простой интерфейс программы, чтобы добавлять новые возможности и улучшать характеристики прибора. Это позволяет пользоваться новейшими разработками и улучшениями после установки оборудования.

7. Связь с ПК
Разъем для соединения с компьютером с установленным ПО для управления и анализа.

8. Периферийные устройства
Многоканальные порты регистрации данных для использования периферийных устройств. Это позволяет подключать к анализатору текстуры различное измерительное оборудование, например, для измерения температуры и влажности, и регистрировать данные одновременно.

Технические характеристики





















































Области применения:

Молочная промышленность
Мясная промышленность
Кондитерская промышленность
Хлебобулочная промышленность
Производство макаронных изделий
Фармацевтическая и медицинская продукция
Косметическая промышленность
Упаковочные материалы
Зажимы для определения растяжимости
Исследование адгезии
Исследование кожи

Анализ текстуры фруктов и продуктов из фруктов
Исследование реологических свойств кормов для животных
Химическая и нефтехимическая промышленности

Программное обеспечение Exponent и Exponent lite
Компания Stable Micro Systems постоянно совершенствует программы Exponent Software и в нее непрерывно добавляются новые методики исследования, форматы представления и возможности. Это особенно важно для научных исследований. Однако многим пользователям требуются простые исследования и анализ данных, например, при контроле качества на крупномасштабном производстве. Поэтому имеются две версии - Exponent и Exponent Lite. Обе версии имеют одинаковые основные функции. Однако версия Exponent обладает дополнительными функциями сбора и анализа данных и повышенной безопасностью.


Этап: Исследование
Код Наименование Кол-во
11.21A001 TA.XTplus
11.21A002 TA.HDplus
11.21A003 TA.XTexpress
11.21A006 Программное обеспечение - программа Exponent Software.


Определение пенетрации ASTM D5, D217, D937, D1321, D1403, D2884, D4950; IP 49, 50, 179, 310; ISO 2137; DIN 51579, 51580, 51804; FTM 791-311, 791-312, 791-313; AOCS Cc 16-60; AACC 58-14; NFT 60-119, 60-123, 60-132, 66-004
Производитель: KOEHLER INSTRUMENT
Описание: Описание метода
Метод заключается в измерении глубины, на которую погружаются иглы пенетрометра в испытуемый образец при заданной нагрузке, температуре и времени и выражается в единицах, соответствующих десятым долям миллиметра.

Ручной пенетромет
Предназначен для испытания нефтепродуктов, широкого ряда пищевых продуктов, косметики, паст, и других веществ от твёрдых до полутвёрдых. Изготовлен на прецизионном оборудовании в соответствии с самыми жёсткими требованиями, имеет прочную конструкцию, рассчитанную как на работу в лаборатории, так и на полевые испытания.
Шкала пенетрации 0-620 (0-62 мм, деления 0,1 мм). Работает с конусами и иглами для проведения всех испытаний ASTM для смазок, асфальтов, нефтяных восков и петролатумов. Компактный дизайн для удобства транспортировки. Узел крепления обеспечивает точное расположение всех типов конусов и игл на поверхности образца. Мощное стальное основание обеспечивает превосходную поддержку, регулируемые винтовые ножки — точное выр
авнивание в течение испытания. Поставляется с гирями 50 и 100 гр и стандартным узлом плунжера 47,5 гр. Испытательные конусы, иглы, лёгкие плунжеры заказываются отдельно.
В комплект входит: стандартный плунжер 47,5 гр, веса 50 и 100 гр.
Размеры (ДхШхВ): 15 х 15 х 46 см. Вес: 5,4 кг.

Цифровой пенетрометр на основе микропроцессора
Для определения консистенции смазок, нефтяных парафинов, битумов, паст, кремов и других продуктов от твердой до полужидкой консистенции.
Измерение завершается автоматически по истечении времени, установленного оператором.
Автоматическая установка пе
нетратора на поверхности образца.
Большой ЖК-дисплей для отображения всех функций.
Порт RS232 для передачи данных.
Полный диапазон измерений 0-620 по шкале 1/10 или 1/100 мм.
Работа от аккумулятора или от сети.
Большое съемное основание может вмещать чашки аппаратов для перемешивания смазок и другие контейнеры для образцов — ASTM или нестандартизированные.
Полный выбор конусов, игл и дополнительных принадлежностей для анализа нефтепродуктов и других образцов.
Соответствует всем требованиям к пенетрометрам ASTM, IP, ISO, 9001 и другим соответствующим стандартам.

Пенетрометр с усовершенствованными характеристиками на основе микропроцессора; прост в применении, обеспечивает высокое постоянство и воспроизводимость результатов определения консистенции нефтепродуктов. Микропроцессорное управление позволяет проводить полный диапазон измерений и составлять отчеты. Работу можно упростить, запрограммировав рабочие параметры, чтобы облегчить работу оператора.

Автоматический отсчет времени — по умолчании установлен стандартный интервал ASTM 5.0 секунд; при необходимости можно запрограммировать другой интервал от 0.1 до 9999.9 секунд (с шагом 0.1 сек.). Кроме того, программируется время выдержки или стабилизации температуры (период ожидания перед погружением пенетратора в образец). Все установленные параметры сохраняются в памяти и автоматически повторяются при всех последующих измерениях, пока оператор их не изменит. Отдельные кнопки для каждого параметра упрощают работу. Отсчет времени погружения и ожидания отображаются на большом легко читаемом ЖК дисплее в верхней части прибора.

Удобные варианты измерения и составления отсчетов — результаты измерения в диапазоне 0-620 по шкале 1/10 мм выводятся с шагом возрастания 1/10 мм или 1/100 мм по выбору оператора. При контроле качества пределы измерения можно ввести в память перед исследованием. Если результат не укладывается в запрограммированный диапазон, раздается звуковой сигнал и на дисплее выводится сообщение об ошибке. Результаты выводятся на дисплей в цифровом формате. Их можно вывести на принтере или компьютер через встроенный интерфейс RS232.

Облегченное позиционирование кончика пенетратора — правильное размещение кончика пенетратора существенно для получения точных результатов анализа. В программу цифрового пенетрометра включены четыре параметра, программируемые оператором, которые управляют опусканием пенетратора до поверхности образца при нажатии кнопки. Также есть кнопка быстрой тонкой настройки. Кроме того, возможно полностью ручное управления с помощью грубой и точной регулировки; для лучшего обзора предусмотрены увеличительное стекло и осветитель на кронштейнах. При исследовании электропроводных образцов встроенная цепь с датчиком определяет расположение поверхности образца для автоматического опускание пенетратора до уровня поверхности образца. После анализа головка пенетратора возвращается в верхнее положение нажатием кнопки; в таком положении пенетратор легко очистить и заменить образец.

Для большего удобства — съемное механическое основание представляет широкую платформу, способную вместить самые разнообразные контейнеры с образцами и цилиндры для поддержания постоянной температуры. Оно легко снимается, что позволяет поворачивать головку (для работы с термостатируемой баней) или закреплять непосредственно на корпусе бани и других поверхностях. Встроенный аккумулятор позволяет проводить измерения в полевых условиях или при перебоях в подаче электроэнергии. Аккумулятор заряжается от сети переменного тока, в т.ч. во время работы пенетрометра.

В комплект поставки входит: Стандартный плунжер 47,5 гр, веса 50 и 100 гр. Электропитание 220-240 В, 50/60 Гц. Размеры (ДхШхВ): 31,7 х 35,6 х 45,7 см. Вес нетто 9,5 кг, брутто 12,3 кг.

Баня для пенетрации

ASTM D5, D217, D937, D1321, D1403, D2884
Полностью прозрачная ванна с широкой подставкой, подходящей для широкого ряда контейнеров с образцами, включая используемые в испытаниях ASTM. Ручной пенетрометр помещается непосредственно на подставку ванны, а цифровая модель поворачивается относительно своей опоры. Микропроцессор обеспечивает стабильность температуры теплоносителя в ванне +/-0,05 °С в диапазоне от температуры окружающей среды до 70 °С. Баня содержит большой светодиодный экран, где формат отображения переключается оператором °С/°F, 2-х скоростной циркуляционный насос. Ванна имеет отдельные защиты от перегрева и малого уровня жидкости. Встроенный змеевик охлаждения может использоваться для циркуляции хладагента или водопроводной воды, если необходимо.

Питание: 230 В, 50 Гц. Размеры (ДхШхВ): 45.7 х 33 х 21.6 см. Вес: 2.7 кг.

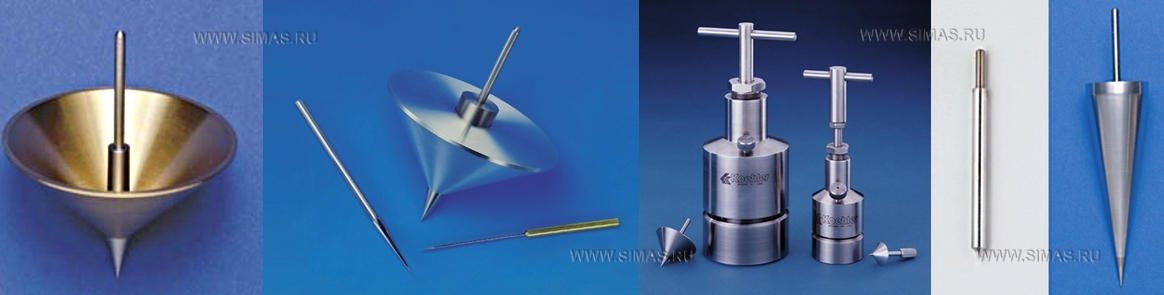

Конусы иглы и аксессуары для пенетрометра


Этап: Исследование

Код Наименование Описание Кол-во
10.2A010 Ручной пенетрометр.
10.2A011 Плунжер 15 г, для 10.2A011, 10.2A045, 10.2A048. Аксессуары для ручного пенетрометра.
10.2A012 Плунжер 6,9 г, для 10.2A035. Аксессуары для ручного пенетрометра.
10.2A013 Плунжер 47,5 г. Аксессуары для ручного пенетрометра.
10.2A014 Набор дополнительных разновесов 2,5 г, 5 г, 10 г и две по 20 г. Аксессуары для ручного пенетрометра.
10.2A015 Специальная гиря 50 г. Аксессуары для ручного пенетрометра.
10.2A016 Специальная гиря 100 г. Аксессуары для ручного пенетрометра.
10.2A001 Цифровой пенетрометр.
10.2A002 Набор для калибровки. Включает измерительные блоки 0.500, 1.000, 2.00'' с калибровочными сертификатами согл. NIST. Аксессуары для цифрового пенетрометра.
10.2A017 Плунжер 15 г, для использования с конусами 10.2A011, 10.2A045 и 10.2A048. Аксессуары для цифрового пенетрометра.
10.2A018 Плунжер 6,9 г для использования с конусом 10.2A035. Аксессуары для цифрового пенетрометра.
10.2A019 Стандартный плунжер 47,5 г. Аксессуары для цифрового пенетрометра.
10.2A020 Гиря 50 г. Аксессуары для цифрового пенетрометра.
10.2A021 Гиря 100 г. Аксессуары для цифрового пенетрометра.
10.2A005 Баня для пенетрации.
10.2A007 Термометр ASTM 17C. Диапазон температур: от 19 до 17 °C. Аксессуары для бани.
10.2A022 Термометр ASTM 63C. Диапазон температур: от –8 до +23 °C. Аксессуары для бани.
10.2A023 Термометр ASTM 64C. Диапазон температур: от 25 до 55 °C. Аксессуары для бани.
10.2A024 Игла, нержавеющая сталь, 2,5 г. Иглы для пенетрации нефтяных восков, методы ASTM D1321, IP 376, DIN 51579
10.2A025 Игла, нержавеющая сталь, 2,5 г сертифицированная по NIST. Иглы для пенетрации нефтяных восков, методы ASTM D1321, IP 376, DIN 51579
10.2A026 Цилиндр для образца воска с базой, медный сплав, удовлетворяет ASTM D1321. Иглы для пенетрации нефтяных восков, методы ASTM D1321, IP 376, DIN 51579
10.2A003 Конус из магния с упрочнённым наконечником из нержавеющей стали, 102,5 г. Стандартный для ASTM D217. Конусы для смазок, методы ASTM D217, IP 50, ISO 2137, DIN 51804, FTM 791-311, FTM 791-313
10.2A004 Латунный конус с держателем из нержавеющей стали, вес: 102,5 г. Cтандартный для ASTM D217. Конусы для смазок, методы ASTM D217, IP 50, ISO 2137, DIN 51804, FTM 791-311, FTM 791-313
10.2A027 Устройство смешивания пластичных смазок. Конусы для смазок, методы ASTM D217, IP 50, ISO 2137, DIN 51804, FTM 791-311, FTM 791-313
10.2A006 Нож для разрезания брикетированной смазки. Конусы для смазок, методы ASTM D217, IP 50, ISO 2137, DIN 51804, FTM 791-311, FTM 791-313
10.2A028 Игла из нержавеющей стали со стержнем из медного сплава. Масса: 2,5 г. Пенетрация битумов, методы ASTM D5, IP 49, DIN 52010.
10.2A029 Игла из нержавеющей стали со стержнем из медного сплава. Масса: 2,5 г. С сертификатом производителя NIST. Пенетрация битумов, методы ASTM D5, IP 49, DIN 52010.
10.2A030 Игла из нержавеющей стали со стержнем из нержавеющей стали. Масса: 2,5 г. Пенетрация битумов, методы ASTM D5, IP 49, DIN 52010.
10.2A031 Игла из нержавеющей стали со стержнем из нержавеющей стали. Масса: 2,5 г. С сертификатом производителя NIST. Пенетрация битумов, методы ASTM D5, IP 49, DIN 52010.
10.2A032 Контейнер для образца с пенетрацией ниже 200. Диаметр: 55 мм, Глубина: 35 мм. Пенетрация битумов, методы ASTM D5, IP 49, DIN 52010
10.2A033 Контейнер для образца с пенетрацией 200 - 350. Диаметр: 70 мм. Глубина: 45 мм. Пенетрация битумов, методы ASTM D5, IP 49, DIN 52010.
10.2A034 Плоскодонный сосуд для переноса образцов битума. Пенетрация битумов, методы ASTM D5, IP 49, DIN 52010.
10.2A012 Алюминиевый конус 2,48 г для шкалы 1⁄4. Конусы для смазок, методы ASTM D1403; IP 310; ISO 2137; DIN 51804
10.2A036 Плунжер, 6,9 г. Для использования с пенетрометром 10.2A001. Конусы для смазок, методы ASTM D1403; IP 310; ISO 2137; DIN 51804
10.2A012 Плунжер, 6,9 г. Для использования с пенетрометром 10.2A010. Конусы для смазок, методы ASTM D1403; IP 310; ISO 2137; DIN 51804
10.2A037 Устройство перемешивания пластичных смазок для шкалы 1⁄4. Конусы для смазок, методы ASTM D1403; IP 310; ISO 2137; DIN 51804
10.2A038 Подставка-основание. Используется с устройством перемешивания пластичных смазок для шкалы 1⁄4 при работе c очень густыми смазками. Конусы для смазок, методы ASTM D1403; IP 310; ISO 2137; DIN 51804
10.2A039 Крышка. Используется с устройством перемешивания пластичных смазок для шкалы 1⁄4 в случае предварительного нагрева образца. Конусы для смазок, методы ASTM D1403; IP 310; ISO 2137; DIN 51804
10.2A040 Конус из нержавеющей стали 22.5 г для шкалы 1⁄2. Конусы для смазок, методы ASTM D1403; IP 310; ISO 2137; DIN 51804
10.2A041 Плунжер, 15 г. Для использования с пенетрометром 10.2A001. Конусы для смазок, методы ASTM D1403; IP 310; ISO 2137; DIN 51804
10.2A011 Плунжер, 15 г. Для использования с пенетрометром 10.2A010. Конусы для смазок, методы ASTM D1403; IP 310; ISO 2137; DIN 51804
10.2A042 Устройство перемешивания пластичных смазок для шкалы 1⁄2. Конусы для смазок, методы ASTM D1403; IP 310; ISO 2137; DIN 51804
10.2A003 Конус из магния с упрочнённым наконечником из нержавеющей стали, 102,5 г. Конусы для петролатума, методы ASTM D937; IP 179; ISO 2137; DIN 51580
10.2A043 Контейнер для образца. Конусы для петролатума, методы ASTM D937; IP 179; ISO 2137; DIN 51580
10.2A044 Аппарат для определения стабильности при прокатывании. Устойчивость к сдвигу смазок ASTM D1831.
10.2A035 Комплект конусов для шкал 1⁄2 и 1⁄4. Устойчивость к сдвигу смазок ASTM D1831.
10.2A045 Конус из магния, 15 г. Для тестирования гетерогенных топлив ASTM D2884. Дополнительные конусы.
10.2A046 Конус из алюминия, 45 г. Для тестирования жиров, сливочного масла, маргариа AOCS CC 16-60. Дополнительные конусы.
10.2A047 Конус из алюминия, 35 г. Для тестирование пасты USDA. Дополнительные конусы.
10.2A048 Алюминиевый микро-конус, 5г. Для тестирования смазок, косметических кремов. Используйте совместно с 10.2A049 - чашка для проб и воротом. Дополнительные конусы.
