Переходники

Производитель: KARTELL

Описание: Материал - полипропилен. Выдерживают автоклавирование, соответствуют нормативным требованиям к продовольственным тоарам и лекарствам ЕЕС 90/128 92/93 и требованиям Управления по контролю продуктов и лекарств.

Полезная информация:
Таблица химической стойкости пластиковых материалов в зависимости от типа веществ.
Таблица химической стойкости пластиковых материалов к различным химическим веществам.
Таблица распространенных сокращенных названий пластмасс.

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D001	4/5/6	3/4,5/5,5	2
5.4D002	6/7/8	4,5/7/8,2	3,5
5.4D003	8/9/10	6,3/9/11	4,5
5.4D004	10/11/12	8,3/10,5/13	6,5
5.4D005	12/13/14	10/13/15	8,5
5.4D006	14/15/16	12/14,5/17	10,5

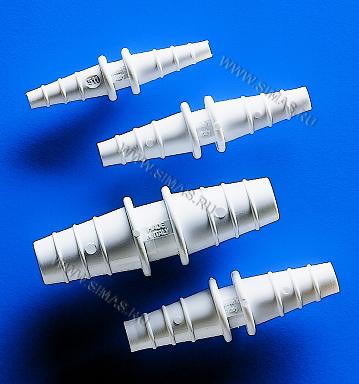

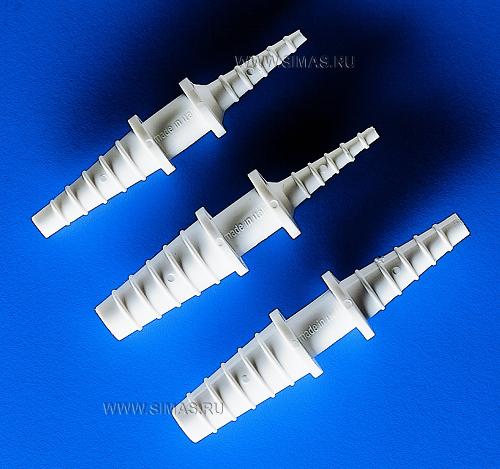

Прямые переходники для трубок разного диаметра, конусовидные

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D007	4/6/8; 10/12	3,7/8,2; 7,0/11,8	1,6/4,6
5.4D008	4/6/8; 12/14/16	3,7/7,8; 11,5/16,0	1,6/7,5
5.4D043	8/10/12; 14/16	7,1/12,0; 11,3/15,9	4,6/7,5

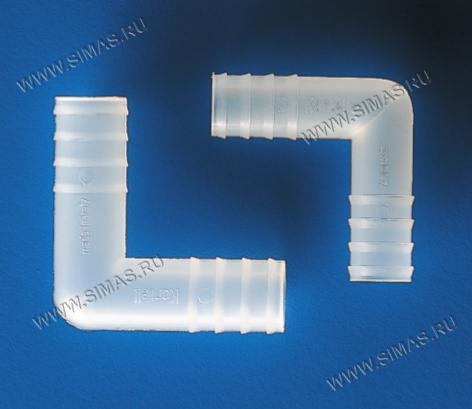

Г-образные переходники одинакового сечения

Производитель: KARTELL

Описание: Материал - полипропилен. Выдерживают автоклавирование, соответствуют нормативным требованиям к продовольственным товарам и лекарствам ЕЕС 90/128 92/93 и требованиям Управления по контролю продуктов и лекарств.

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D010	4	3,5/4,0	1,3
5.4D011	6	5,2/5,7	2,5
5.4D012	8	6,9/7,8	4,5
5.4D013	10	8,7/9,9	6,0
5.4D014	12	10,7/11,8	8,0

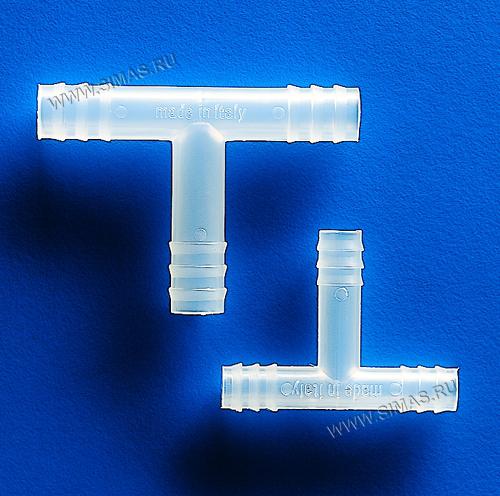

Т-образные переходники одинакового сечения

Производитель: KARTELL

Описание: Материал - полипропилен. Превосходная химическая и температурная устойчивость. Бороздки плотно удерживают трубку и не дают ей соскальзывать.

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D017	4	3,3/3,6	1,6
5.4D018	6	4,5/5,4	2,8
5.4D019	8	6,9/7,6	4,4
5.4D020	10	8,7/9,5	6,3
5.4D021	12	10,7/11,5	8,2
5.4D022	14	12,7/13,7	10,0
5.4D023	16	14,7/15,6	12,1

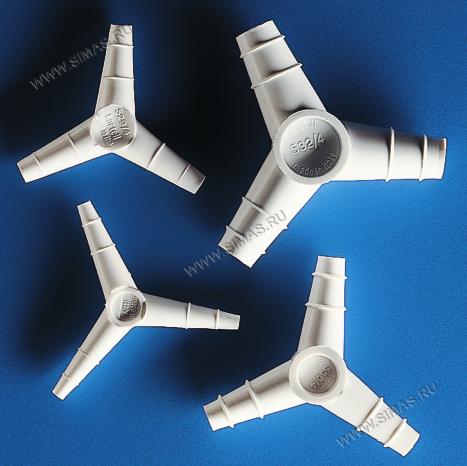

Y-образные переходники одинакового сечения

Производитель: KARTELL

Описание: Материал - полипропилен. Подходят для соединения трубок в любых системах или вакуумных линиях.

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D024	4	3,2/4,0	2,0
5.4D025	6	4,7/5,7	2,7
5.4D026	8	6,6/7,6	4,6
5.4D027	10	8,9/9,9	5,5
5.4D028	12	10,5/11,6	7,3
5.4D029	14	12,8/13,7	9,7
5.4D030	16	14,7/15,7	11,9

Y-образные переходники, конусовидные, 120

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D031	4/5/6	3,8/4,7; 4,1/5,1	1,5
5.4D032	6/7/8	5,2/7,0; 5,5/7,2	2,7
5.4D033	8/9/10	6,9/8,8; 7,0/9,2	4,7
5.4D034	10/11/12	9,8/10,7; 9,9/11,5	5,5

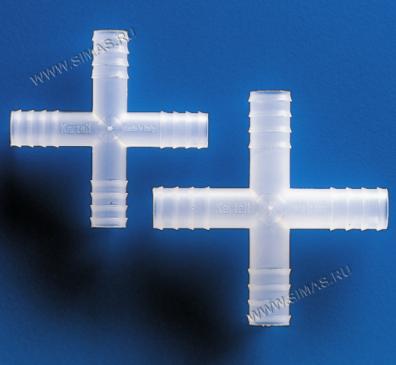

Крестообразные переходники

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D038	6	4,8/5,6	2,7
5.4D039	8	6,9/7,4	4,6
5.4D040	10	8,7/9,5	7,0

Разъединители конусовидные

Производитель: KARTELL

Описание: Материал - полипропилен. быстро разъединяются, удобны для соединения резиновых, стеклянных и пластиковых трубок. Соединяющиеся части плотно входят друг в друга. Заменяют дорогостоящие адапторы.

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D044	4/5/6	3,5/6,0	1,6
5.4D045	6/7/8	5,3/7,6	2,7
5.4D046	8/9/10	7,2/9,7	3,6
5.4D047	10/11/12	9,3/12,2	5,5
5.4D048	12/13/14	11,0/14,4	7,3
5.4D049	14/15/16	13,2/16,0	8,8

Сушильные трубки конусовидные

Производитель: KARTELL

Описание: Материал - полипропилен. Идеальны для высушивания газов. На обоих концах находятся конусовидные соединения, надевающиеся на резиновые трубки диаметром 8, 9 или 10 мм.

Код	Диаметр/длина, мм	Общая длина, мм	Номинальный наружний диаметр, мм	Диаметр гребня, мм	Цена, руб	Кол-во
5.4D050	20х100	170	8-10	7,8/10,0
5.4D050	20х150	220	8-10	7,8/10,0

Расходомер шариковый

Производитель: KARTELL

Описание: Материал - стиролакрилонитрил. Для скорости потока жидкости от 50 мл/мин в горизонтальном направлении и 140 мл/мин в вертикальном. Минимальная скорость воздушного потока 3л/мин (горизонтального) и 8 л/мин (вертикального). Скорость вращения шарика пропорциональна скорости потока. Не использовать с коррозирующими жидкостями и при температуре свыше 50^o С.

Код	Размеры, мм	Наружный диаметр соединительной части, мм	Цена, руб	Кол-во
5.4D057	102х14х57	6,5-10

Лопастной расходомер

Производитель: KARTELL

Описание: Материал - стиролакрилонитрил. Для измерения скорости тока до 5 мл/с. Колесико свободно вращается, и скорость вращения пропорциональна скорости потока. Рекомендуемая максимальная скорсть потока до 95 мл/сек. Максимальное давление - 2 бара. Не использовать с коррозирующими жидкостями и при температуре свыше 85^оС. Подходит для измерения расхода газов.

Код	Размеры, мм	Наружний диаметр соединительной части, мм	Цена, руб	Кол-во
5.4D058	90х15х40	6-11

Гибкие соединители

Описание: Материал: ПТФЭ. Предназначены для соединения разноосевых стеклянных трубок (конусы соответствуют стандарту DIN 12242).

Этап: Исследование

Код	Диаметр нижний, мм	Высота, мм	Диаметр верхний, мм
5.4D059	20.6	112.8	24.1
5.4D060	25.7	130.3	29.6
5.4D061	31.4	117.4	34.4

Покрытие для стеклянных поверхностей

Описание: Материал: ПТФЭ.
Предназначены для защиты стеклянных соединений от заклинивания (конусы соответствуют стандарту DIN 12242).

Этап: Исследование

Код	Конус NS	Диаметр внутренний, мм
5.4D062	7.5/16	6
5.4D063	10/19	8
5.4D064	12/21	10
5.4D065	14/23	12
5.4D066	19/26	16
5.4D067	24/29	21
5.4D068	29/32	26
5.4D069	34/35	31
5.4D070	45/40	45

Клейкая лента для резьбы

Описание: Материал: ПТФЭ.
Используется для защиты резьбовых поверхностей любых типов. Ширина – 12 мм, Длина – 12 м.

Этап: Исследование

Код	Наименование	Цена, руб	Кол-во
5.4D071	Клейкая лента для резьбы

Кран шаровой, ПП, соединение с обеих сторон

Описание: Материал: полипропилен, армированный стекловолокном.

- Ручка красного цвета.
- Уплотнительные кольца из ФПМ и ПТФЭ.
- Максимальное давление 10 бар (при +20°С), максимальная температура +100°С.

Этап: Пробоподготовка

Код	Наименование	Резьба, дюймы	Номин. диаметр отверстия, мм
5.4F030	Кран шаровой, полипропилен	1/2	15
5.4F031	Кран шаровой, полипропилен	3/4	20
5.4F032	Кран шаровой, полипропилен	1	25

Кран шаровой, ПП, для пищевых продуктов

Описание: Новинка – для работы с пищевыми продуктами.
Материал: полипропилен, армированный стекловолокном (корпус), ППГ (шарик). Ручка с уплотняющим кольцом (бутадиеннитрильный каучук), уплотнение (ПЭВП).

- Максимальное давление 10 бар (при +20°С), максимальная температура +100°С.
- Внутренняя резьба

1. Кран шаровой
2. Кран шаровой; Внешняя резьба с обеих сторон; В комплекте с 2 уплотнениями и гайкой

Этап: Пробоподготовка

Код	Наименование	Резьба A, дюймы	Резьба B, дюймы	Резьба C, дюймы	Номин. диаметр отверстия, мм
5.4F033	Кран шаровой	1/2		М20	15
5.4F034	Кран шаровой	3/4		М25	20
5.4F035	Кран шаровой	1		М30	25
5.4F036	Кран шаровой; Внешняя резьба с обеих сторон; В комплекте с 2 уплотнениями и гайкой		1/2	М20	11
5.4F037	Кран шаровой; Внешняя резьба с обеих сторон; В комплекте с 2 уплотнениями и гайкой		3/4	М25	16
5.4F038	Кран шаровой; Внешняя резьба с обеих сторон; В комплекте с 2 уплотнениями и гайкой		1	М30	22

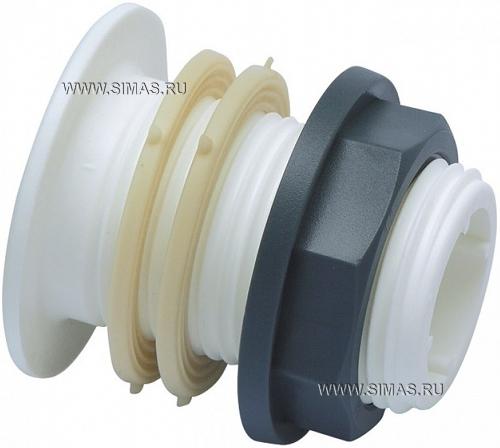

Соединительный узел для монтажа на ёмкость

Описание:

Соединительный узел для монтажа на емкость внешняя резьба, в комплекте с уплотнениями. Предназначен для упрощения монтажа резьбовых соединений на емкости

- Материал: полипропилен

Этап: Пробоподготовка

Код	Наименование	Резьба, дюймы	Номин. диаметр отверстия, мм
5.4F039	Соединительный узел для монтажа на ёмкость	1/2	13,5
5.4F040	Соединительный узел для монтажа на ёмкость	3/4	18,0
5.4F041	Соединительный узел для монтажа на ёмкость	1	24,0

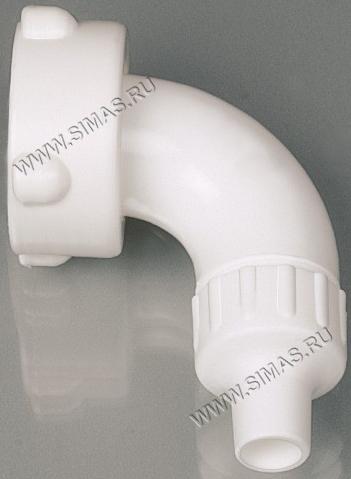

Трубки изогнутые с навинчивающимся колпачком

Описание:

Трубка изогнутая с навинчивающимся колпачком; Внутренняя резьба
Материал уплотнения: этиленпропилендиеновый каучук

Этап: Пробоподготовка

Код	Наименование	Резьба	Диаметр наконечника, мм	Номин. диаметр шир., мм
5.4F042	Трубки изогнутые с навинчивающимся колпачком, внутренняя резьба	M20	9	15
5.4F043	Трубки изогнутые с навинчивающимся колпачком, внутренняя резьба	M25	10	20
5.4F044	Трубки изогнутые с навинчивающимся колпачком, внутренняя резьба	M30	11	25

Кран Стоп-Кок

Описание: Кран Стоп-Кок предназначен для лабораторных нужд. Он является абсолютно герметичным, с ним просто работать. Носик имеет специальную конструкцию, обеспечивающую безопасность в работе.

Материалы: полипропилен, полиэтилен и ПТФЭ.

В продаже имеются краны Стоп-Кок с различными типами соединений.
Кран снабжен стандартной резьбой R 3/4 дюйма, по этому его можно установить на любые соединения со стандартными резьбами 3/4 дюйма, в том числе на резьбовые соединения вентиляционных отверстий стальных бочек.

1. Кран Стоп-Кок; ¾ дюйма внутр. резьба, колп. гайка; Носик
2. Кран Стоп-Кок; ¾ дюйма внутр. резьба, колп. гайка; ¾ дюйма внешн резьба
3. Кран Стоп-Кок; ¾ дюйма внутр. резьба, колп. гайка; ¾ дюйма резьб. заглушка
4. Кран Стоп-Кок; ¾ дюйма внешн резьба; ¾ дюйма внешн резьба
5. Патрубок 4 мм, для установки как на входное, так и выходное соединение

Этап: Пробоподготовка

Код	Наименование	Вход	Выход
5.4F046	Кран Стоп-Кок	¾ дюйма внутр. резьба, колп. гайка	Носик
5.4F047	Кран Стоп-Кок	¾ дюйма внутр. резьба, колп. гайка	¾ дюйма внешн резьба
5.4F048	Кран Стоп-Кок	¾ дюйма внутр. резьба, колп. гайка	¾ дюйма резьб. заглушка
5.4F049	Кран Стоп-Кок	¾ дюйма внешн резьба	¾ дюйма внешн резьба
	Патрубок для установки как на входное, так и выходное соединение
5.4F050	Патрубок 4 мм
5.4F051	Патрубок 6 мм
5.4F052	Патрубок 8 мм
5.4F053	Патрубок 10 мм
5.4F054	Патрубок 12 мм
5.4F055	Патрубок 16 мм
5.4F056	Кран с патрубком

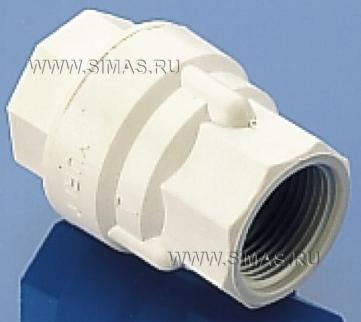

Обратные клапаны, ПП

Описание: Материал: ПП и ПФЛ.

- Максимальное давление 6 бар (при +20 °С)
- Максимальная температура +80 °С
- Материал уплотнения: этиленпропилендиеновый каучук.
- Пружина изготовлена из нержавеющей стали AISI 316L.

Этап: Пробоподготовка

Код	Наименование	Резьба, дюймы	Перепад давления, мбар	Цена, руб	Кол-во
5.4F045	Обратные клапаны; Внутренняя резьба; материал уплотнения: этиленпропилендиеновый каучук	½	12

Запорные краны

Производитель: KARTELL

Описание: Материал полиэтилен и полипропилен повышенной плотности.
Идеальны для жидкостей и газов под низким давлением (рабочее давление 0,5 бар) или низким вакуумом.

Контактная поверхность корпуса.
Контактная поверхность корпуса из полиэтилена повышенной прочности и полипропиленового крана способствует плавному скольжению и не требует смазки.
Все прямые.

Этап: Исследование

Код	Номинал. наруж. диам., мм	Просвет, мм
5.4D053	8.0	4.9
5.4D054	10	7.0
5.4D055	13	10.9
5.4D056	15	12.7

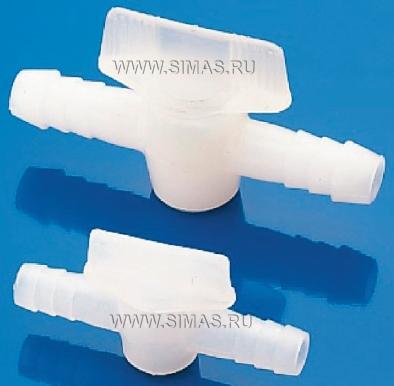

Соединение для трубок с краном

Описание: Обычный запорный кран, на обеих сторонах которого находятся патрубки для трубок. Предназначен для работы при низком давлении.

- Изготовлен из ПЭ
- Имеются краны двух различных размеров

Этап: Исследование

Код	Наименование	d1, мм	d2, мм	I, мм	I, мм	Цена, руб	Кол-во
5.4D059b	Соединение для трубок с краном	11,5	7	71	37
5.4D060b	Соединение для трубок с краном	16,0	9	97	52

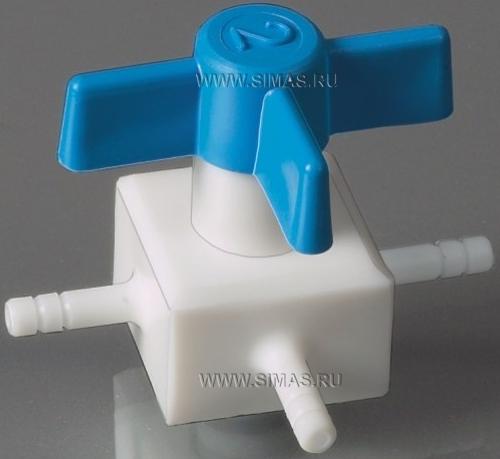

Клапаны из ПТФЭ

Описание: Клапаны изготовлены из цельного ПТФЭ и снабжены патрубками для присоединения трубок. Использование ПТФЭ обеспечивает устойчивость клапанов к действию химических веществ. Кроме того, за счет низкого коэффициента трения, трубки легко соединяются с патрубками клапана. Рукоятки клапанов изготовлены из ПП и имеют синий цвет. Клапаны изготовлены из цельного ПТФЭ и снабжены патрубками для присоединения трубок. Использование ПТФЭ обеспечивает устойчивость клапанов к действию химических веществ. Кроме того, за счет низкого коэффициента трения, трубки легко соединяются с патрубками клапана. Рукоятки клапанов изготовлены из ПП и имеют синий цвет.

- Максимальное рабочее давление 1 бар
- Минимальное рабочее давление 10-1 бар
- Автоклавируемы

1. Двухходовые клапаны
2. Трехходовые клапаны

Этап: Исследование

Код	Наименование	Для трубок с внутр. диаметр от...до, мм	Номин. диаметр отверстия, мм
5.4D061b	Двухходовые клапаны	4,5	2
5.4D062b	Двухходовые клапаны	6,8	3
5.4D063b	Двухходовые клапаны	10	4
5.4D064b	Трехходовые клапаны	4,5	2
5.4D065b	Трехходовые клапаны	6,8	3
5.4D066b	Трехходовые клапаны	10	4

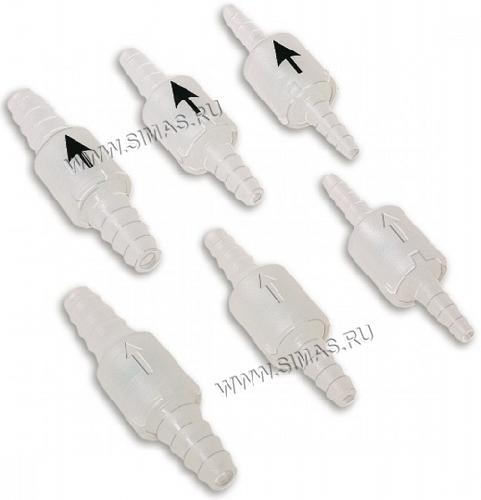

Обратные клапаны

Описание: Клапаны универсального назначения, с коническими входным и выходным патрубками.

- 3 различных размера
- Работает при разности давлений на противоположных концах клапана от 120 мбар

Этап: Исследование

Код	Наименование	Для трубок с внутр. диаметр от...до, мм
5.4D067b	Обратные клапаны, ПП; С рельефной стрелкой, указывающей направление потока	6-8
5.4D068b	Обратные клапаны, ПП; С рельефной стрелкой, указывающей направление потока	8-10
5.4D069b	Обратные клапаны, ПП; С рельефной стрелкой, указывающей направление потока	10-14
5.4D070b	Обратные клапаны, ПП; Стрелка, указывающая направление потока, нанесена черной краской	6-8
5.4D071b	Обратные клапаны, ПП; Стрелка, указывающая направление потока, нанесена черной краской	8-10
5.4D072b	Обратные клапаны, ПП; Стрелка, указывающая направление потока, нанесена черной краской	10-14

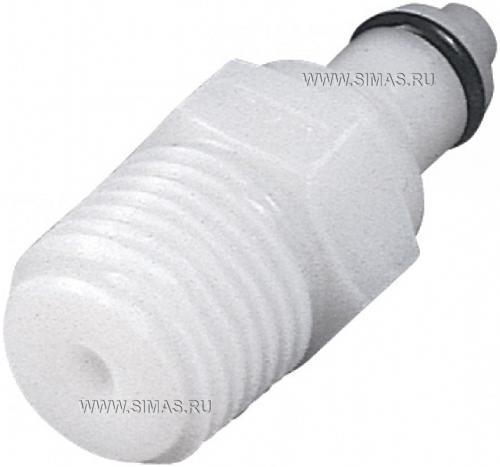

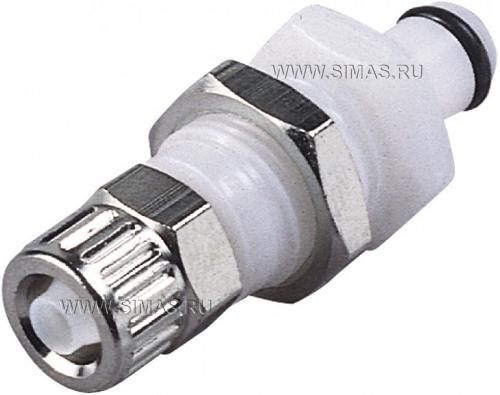

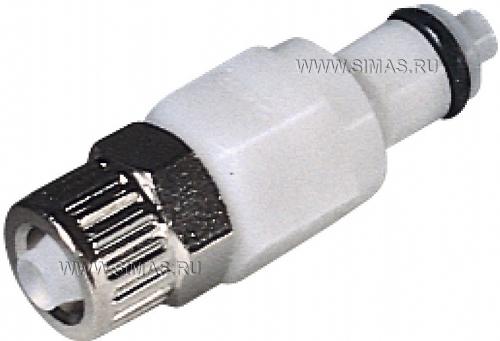

Быстроразъёмные соединения штырькового типа, Патрубки внешней резьбой, номинальный диаметр отверстия 3.2 мм

Описание:

Соединения CPC номинальный диаметр отверстия 3.2 мм (1/8 дюйма), диаметр патрубка 8 мм
Быстроразъемные соединения CPC специально предназначены для удобного подключения и отключения различных трубок, контейнеров, приборов и устройств. Их отличает высокое качество, надежность, небольшие размеры, максимально возможная величина потока, простота работы (можно работать одной рукой), а также изящный внешний вид. Таким образом, соединения CPC могут удовлетворить самым строгим требованиям наших клиентов.

Информация о товаре

Этап: Исследование

Код	Наименование	Резьба, дюймы	Ном. диаметр, мм	Длина с / без крана, мм	Материал	Цена, руб	Кол-во
5.4D073b	Патрубки (штырькового типа) с внешней резьбой; Матер.: ПФЛ, без крана	1/8 NPT	3,2	22/15	ПФЛ, без крана
5.4D074b	Патрубки (штырькового типа) с внешней резьбой;Матер.: ПФЛ, с краном	1/8 BSP	3,2	22/15	ПФЛ, с краном

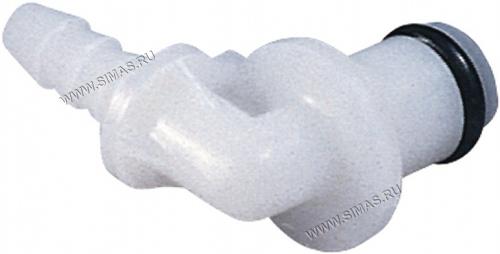

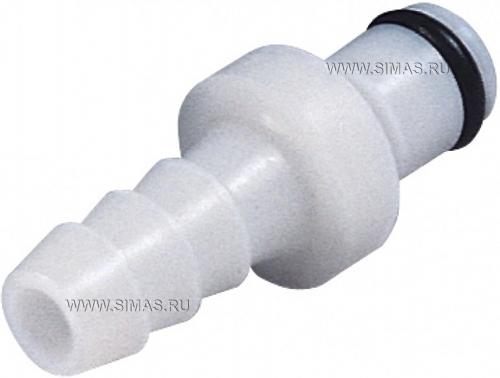

Быстроразъёмные соединения штырькового типа, Патрубки с обычными наконечниками для трубок, номинальный диаметр отверстия 3.2 мм

Описание:

Код	Наименование	Внутр. диаметр, мм	Номин. диаметр отверстия, мм	Длина с / без крана, мм	Материал
5.4D075b	Патрубки с обычными наконечниками для трубок	1,6	3,2	34/20	ПФЛ, с краном
5.4D076b	Патрубки с обычными наконечниками для трубок	1,6	3,2	34/20	ПФЛ, без крана
5.4D077b	Патрубки с обычными наконечниками для трубок	1,6	3,2	34/20	ПП, с краном
5.4D078	Патрубки с обычными наконечниками для трубок	3,2	3,2	42/27	ПФЛ, с краном
5.4D079	Патрубки с обычными наконечниками для трубок	3,2	3,2	42/27	ПФЛ, без крана
5.4D080	Патрубки с обычными наконечниками для трубок	3,2	3,2	42/27	ПП, с краном
5.4D081	Патрубки с обычными наконечниками для трубок	4,8	3,2	44/32	ПФЛ, с краном
5.4D082	Патрубки с обычными наконечниками для трубок	4,8	3,2	44/32	ПФЛ, без крана
5.4D083	Патрубки с обычными наконечниками для трубок	6,4	3,2	40/32	ПФЛ, с краном
5.4D084	Патрубки с обычными наконечниками для трубок	6,4	3,2	40/32	ПФЛ, без крана
5.4D085	Патрубки с обычными наконечниками для трубок	6,4	3,2	40/32	ПП, с краном

Быстроразъёмные соединения штырькового типа, Патрубки с резьбовыми наконечниками для трубок, номинальный диаметр отверстия 3.2 мм

Описание:

Код	Наименование	Внутр. х внешн. диаметр, мм	Ном. диаметр отверстия, мм	Длина с / без крана, мм	Материал
5.4D086	Патрубки с резьбовыми наконечниками для трубок	2 х 4	3,2	39/27	ПФЛ, с краном
5.4D087	Патрубки с резьбовыми наконечниками для трубок	4 х 6	3,2	37/29	ПФЛ, с краном
5.4D088	Патрубки с резьбовыми наконечниками для трубок	4 х 6	3,2	37/29	ПФЛ, без крана
5.4D089	Патрубки с резьбовыми наконечниками для трубок	4 х 6	3,2	37/29	ПП, с краном

Быстроразъёмные соединения штырькового типа, Патрубки для монтажа на корпус, с обычными наконечниками, номинальный диаметр отверстия 3.2 мм

Описание:

Соединения CPC номинальный диаметр отверстия 3.2 мм (1/8 дюйма), диаметр патрубка 8 мм
Быстроразъемные соединения CPC специально предназначены для удобного подключения и отключения различных трубок, контейнеров, приборов и устройств. Их отличает высокое качество, надежность, небольши е размеры, максимально возможная величина потока, простота работы (можно работать одной рукой), а также изящный внешний вид. Таким образом, соединения CPC могут удовлетворить самым строгим требованиям наших клиентов.

Информация о товаре

Этап: Исследование

Код	Наименование	Внутр. диаметр, мм	Диаметр монтажного отверстия, мм	Номин. диаметр отверстия, мм	Длина с / без крана, мм	Материал
5.4D090	Патрубки для монтажа на корпус, с обычными наконечниками	3,2	13	3,2	41/16	ПФЛ, с краном
5.4D091	Патрубки для монтажа на корпус, с обычными наконечниками	4,8	13	3,2	46/16	ПФЛ, с краном
5.4D092	Патрубки для монтажа на корпус, с обычными наконечниками	6,4	13	3,2	46/16	ПФЛ, с краном

Быстроразъёмные соединения штырькового типа, Патрубки для монтажа на корпус, с резьбовыми наконечниками, номинальный диаметр отверстия 3.2 мм

Описание:

Код	Наименование	Внутр. х внешн. диаметр, мм	Диаметр монтажного отверстия, мм	Номин. диаметр отверстия, мм	Длина с / без крана, мм	Материал	Цена, руб	Кол-во
5.4D093	Патрубки для монтажа на корпус, с резьбовыми наконечниками	4 х 6	13	3,2	43/16	ПФЛ, с краном

Быстроразъёмные соединения штырькового типа, Уголковые патрубки, с обычными наконечниками, номинальный диаметр отверстия 3.2 мм

Описание:

Соединения CPC номинальный диаметр отверстия 3.2 мм (1/8 дюйма), диаметр патрубка 8 мм
Быстроразъемные соединения CPC специально предназначены для удобного подключения и отключения различных трубок, контейнеров, приборов и устройств. Их отличает высокое качество, надежность, небольши е размеры, максимально возможная величина потока, простота работы (можно работать одной рукой), а также изящный внешний вид. Таким образом, соединения CPC могут удовлетворить самым строгим требованиям наших клиентов.

Информация о товаре

Этап: Исследование

Код	Наименование	Внутр. диаметр, мм	Номин. диаметр отверстия, мм	Длина с / без крана, мм	Материал
5.4D094	Уголковые патрубки, с обычными наконечниками	3,2	3,2	28/28	ПФЛ, с краном
5.4D095	Уголковые патрубки, с обычными наконечниками	6,4	3,2	28/28	ПФЛ, с краном
5.4D096	Уголковые патрубки, с обычными наконечниками	6,4	3,2	28/28	ПФЛ, без крана

1 | 2

Поиск по каталогу
Название	Компания-производитель:
Этап:	Код товара:

Посмотреть каталоги партнеров в формате PDF:
