Аксессуары

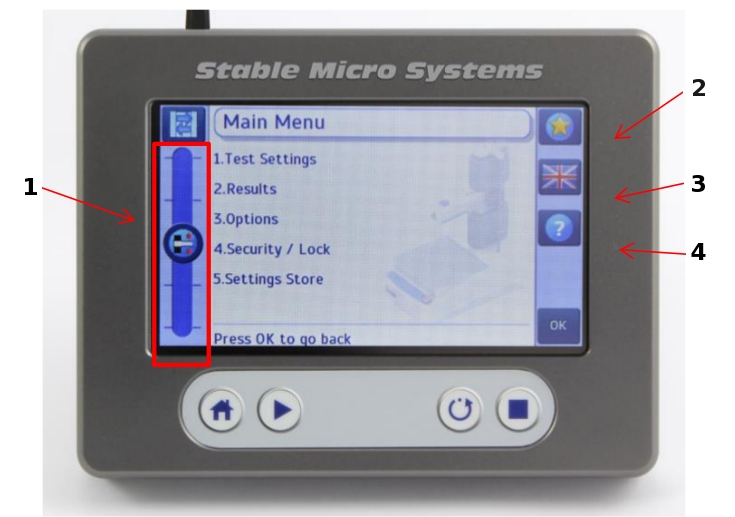

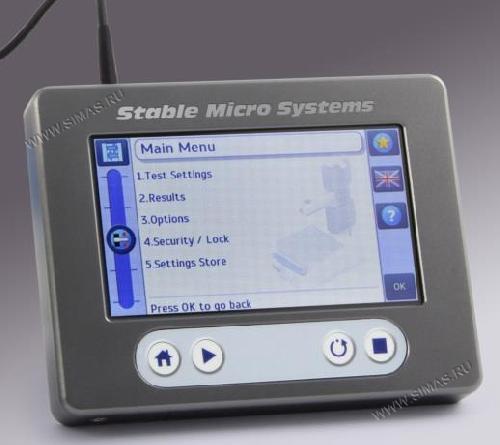

Сенсорный экран с интерфейсом
Сенсорный экран с интерфейсом
Производитель: Stable Micro Systems
Описание:

Компания Stable Micro Systems, ведущий производитель измерительной аппаратуры для анализа текстур, представила новый интерфейс с применением сенсорного экрана для обеспечения быстроты и простоты исследований. Обладая полной совместимостью с анализатором текстуры TA.XTExpress, новая технология предоставляет пользователям гибкость и удобство использования для сбора и отображения данных, передаваемых с большой скоростью, без потребности в дополнительном программном обеспечении.
TA. XT Express анализатор текстуры предназначен для анализа простых текстур, требующих минимальной подготовки для работы. Это обеспечивает быстроту, точность и повторяемость измерений, осуществляемых нажатием нескольких кнопок. А так же повышает производительность и обеспечивает быструю обратную связь с производственной линией и контролем качества продукции. Наличие библиотеки тестов обеспечивает необходимую гибкость для исследования испытуемого образца.

Новый Сенсорный интерфейс обеспечивает полный контроль и демонстрацию измерений для TA.XT Express:
- Позволяет запрограммировать измерения усилия, для использования в автономном режиме без необходимости установки дополнительного программного обеспечения, что делает его пригодным для рутинного контроля качества на производстве.
- Параметры безопасности - позволяет нескольким пользователям иметь разные пароли и использование разных уровней доступа: администратор и пользователь с ограниченными правами.
- Процедуры калибровки – позволяет производить калибровку без использования программного обеспечения для ПК.
- Условия проведения испытаний — выбор типа испытаний и значений настройки.
- Высокая скорость сбора данных и отображения результатов.
- Возможность печати результатов на принтере.
- Быстрое позиционирование зонда (для повышения эффективности и точного положения зонда на старте испытания) через значок "избранное".
- Простое подключение к TA. XT Express через порт клавиатуры на задней панели.

Технология сенсорного экрана дает дополнительные преимущества:
- Поддерживает работу TA.XTExpress на 18 языках, включая русский.
- Резистивный сенсорный экран позволяет оператору работать в перчатках, что уменьшает вероятность сделать случайные прикосновения. Экран переключается между левой и правой руками.
- Автоматическая ориентация экрана (с помощью внутреннего акселерометра).
- USB порт (для обновлений прошивки, языков и текста справки).
- Встроенные в текст справки анимационные ролики, демонстрирующие выполнение и анализ каждого теста.


1. Контроль зонда - Вы можете перемещать зонд вверх и вниз, перемещая ползунок на экране
2. Избранное
4. Языки
5. Помощь

Компоненты системы включают:
- Сенсорный экран, включая фиксированный кабель для подключения к TA.XTExpress
- Магнитную подставку, которая позволяет регулировать угол наклона экрана
- Стилус
- Руководство по эксплуатации

Код Тип Наименование Кол-во
11.21C046 XPS/TSI Сенсорный экран

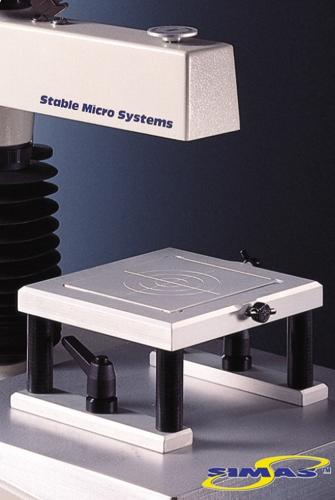

Основная платформа HDP/90
Основная платформа HDP/90
Производитель: Stable Micro Systems
Описание: Платформа HDP/90 служит основанием для прикрепления многих дополнительных принадлежностей к анализатору текстуры. Она обеспечивает точное расположение зондов и образцов продуктов благодаря центрирующим кольцам на плоской вставке. Изолирующие стойки из ПТФЭ служат температурным барьером и сводят к минимуму теплообмен между исследуемым образцом и прибором.
Платформа легко устанавливается с помощью легко регулирующихся винтов. По желанию можно установить дополнительный лоток для стока.
Принадлежности с типом, начинающимся с HDP, предназначены для использования с платформой HDP/90 для гарантии правильной эксплуатации.

Этап: Исследование
Код Тип Описание Кол-во
11.21C001 HDP/90 Платформа основная, универсальная, используется для центровки исследуемых образцов с осью анализатора.

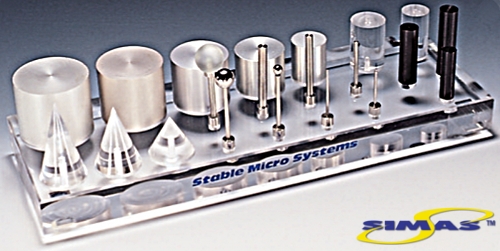

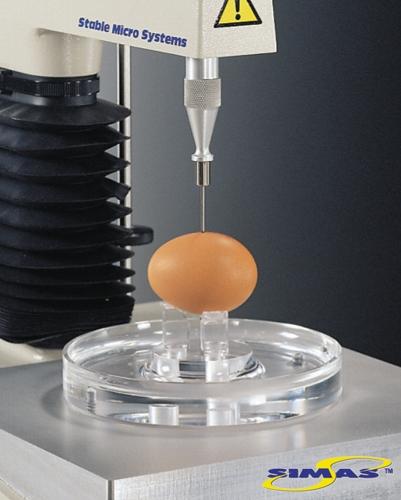

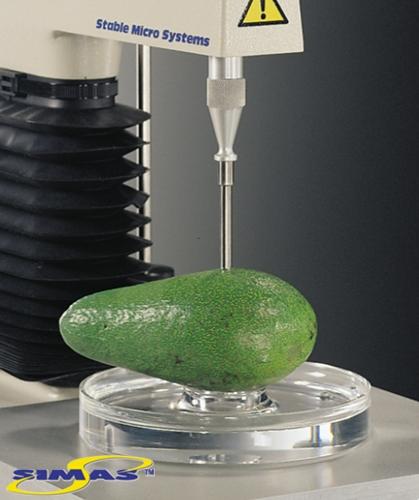

Подставка P/BH
Производитель: Stable Micro Systems
Описание: Подставки из перспекса изготавливаются только по заказу и могут вмещать 6, 12 или 18 зондов. При заказе необходимо указать кодовые номера и количество зондов.
Этап: Исследование
Код Тип Описание Кол-во
11.21C002 P/BH Подставка.


Тензодатчики
Тензодатчики
Производитель: Stable Micro Systems
Описание: Тензодатчики из ПЭ и ПЭВП взаимозаменяемы и откалиброваны в пределах 0–100 % от своего диапазона. Они поставляются в защитной коробке с полной инструкцией и всеми инструментами для установки. Разновесы для калибровки заказываются отдельно.
Этап: Исследование
Код Тип Описание Максимальная нагрузка, кг Кол-во
11.21С009 PL/CEL/1 Тензодатчики из ПЭ для TA.XTplus. 1
11.21С010 PL/CEL/5 Тензодатчики из ПЭ для TA.XTplus. 5
11.21С011 PL/CEL/30 Тензодатчики из ПЭ для TA.XTplus. 30
11.21С012 PL/CEL/50 Тензодатчики из ПЭ для TA.XTplus. 50
11.21С013 HDPL/CEL/1 Тензодатчики из ПЭВП для TA.HDplus. 1
11.21С014 HDPL/CEL/5 Тензодатчики из ПЭВП для TA.HDplus. 5
11.21С015 HDPL/CEL/30 Тензодатчики из ПЭВП для TA.HDplus. 30
11.21С016 HDPL/CEL/50 Тензодатчики из ПЭВП для TA.HDplus. 50
11.21С017 HDPL/CEL/100 Тензодатчики из ПЭВП для TA.HDplus. 100
11.21С018 HDPL/CEL/250 Тензодатчики из ПЭВП для TA.HDplus. 250
11.21С019 HDPL/CEL/500 Тензодатчики из ПЭВП для TA.HDplus. 500
11.21С020 HDPL/CEL/750 Тензодатчики из ПЭВП для TA.HDplus. 750


Защитный экран XT/SHT
Защитный экран XT/SHT
Производитель: Stable Micro Systems
Описание: Из высокопрочного листа перспекса; обеспечивает высокую степень защиты при испытаниях с разрушением; недорог, подходит для любых анализаторов текстуры.
Этап: Исследование
Код Тип Описание Кол-во
11.21C004 XT/SHT Защитный экран.

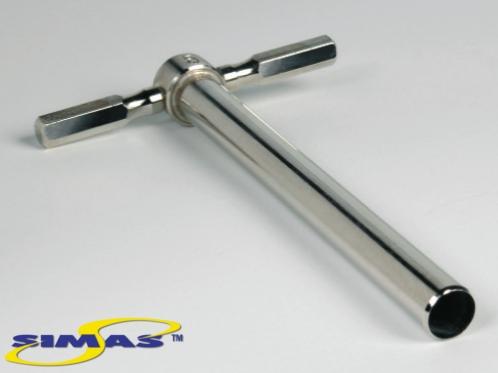

Пробойник для вырезания цилиндрических фрагментов SP/CB
Пробойник для вырезания цилиндрических фрагментов SP/CB
Производитель: Stable Micro Systems
Описание: Предназначен для приготовления образцов одинакового диаметра путем погружения в материал.
Этап: Исследование
Код Тип Описание Кол-во
11.21C005 SP/CB Пробойник для вырезания цилиндрических фрагментов.

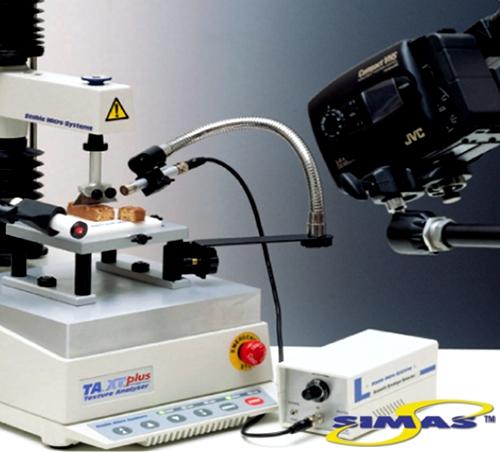

Индикатор с воспроизведением A/VPI
Индикатор с воспроизведением A/VPI
Производитель: Stable Micro Systems
Описание: В некоторых случаях анализ текстуры происходит очень быстро, поэтому его легко пропустить. Это может быть обусловлено хрупкостью материала или особенностями методики, например быстрым извлечением зонда во время испытания на силу адгезии этикеток.
В связи с быстротой изменений осмотра невооруженным глазом может оказаться недостаточно; для регистрации всех особенностей можно использовать видеорегистрацию и последующее замедленное воспроизведение. Кроме того, воспроизведение поможет выявить аномальные результаты.

Этап: Исследование
Код Тип Описание Кол-во
11.21C008 A/VPI Индикатор с воспроизведением.

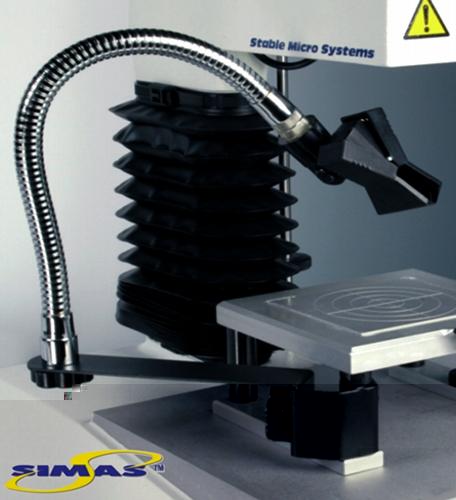

Гибкий кронштейн с зажимом XT/FCA
Гибкий кронштейн с зажимом XT/FCA
Производитель: Stable Micro Systems
Описание: Гибкий кронштейн с зажимом из серебристого хрома, длина 13 дюймов. Хорошая степень гибкости вокруг зоны исследования. Прочный пружинный зажим расположен на конце и прочно удерживает инструменты в нужном положении. Может использоваться для удерживания пипеток (при необходимости периодического добавления воды к образцу) или датчиков температуры и влажности. Лучше всего прикреплять к ножке основной платформы.
Этап: Исследование
Код Тип Описание Кол-во
11.21C006 XT/FCA Гибкий кронштейн с зажимом.

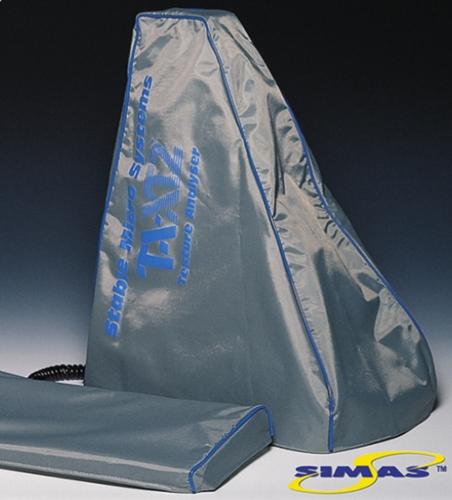

Чехлы для защиты от пыли
Чехлы для защиты от пыли
Производитель: Stable Micro Systems
Описание: Чехлы от пыли изготовлены из водонепроницаемого легкого серого нейлона с плотной синей каймой по швам. Выпускаются отдельные чехлы для анализатора текстуры и клавиатуры (если используется); они подходят для всех моделей анализатора текстуры.
Обеспечивают превосходную защиту от внешних факторов в периоды, когда инструмент не используется.

Этап: Исследование
Код Наименование Кол-во
11.21С007 Чехлы для защиты от пыли.

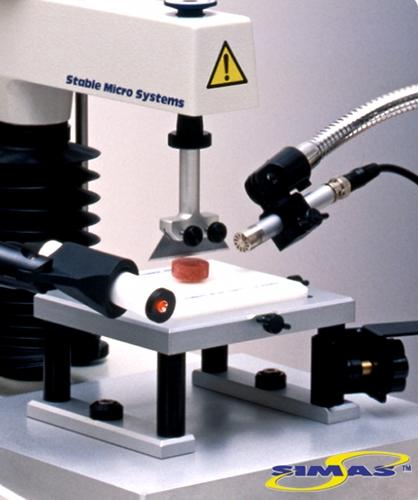

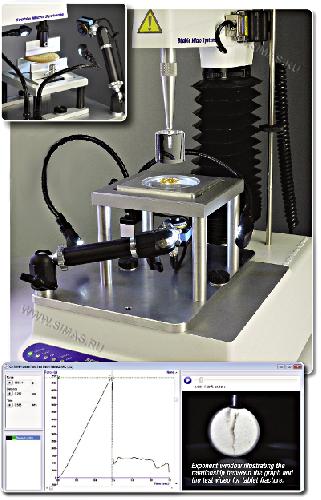

Акустический амплитудный детектор A/RAED
Акустический амплитудный детектор A/RAED
Производитель: Stable Micro Systems
Описание: Позволяет измерять высвобождение звуковой энергии во время физического испытания. Измеряется испускание звуковых волн в диапазоне до 12 кГц и переводится в аналоговое напряжение, которое соответствует количеству высвобожденной звуковой энергии из продукта как функции времени. Это напряжение обычно измеряется с помощью одного или двух дополнительных портов анализатора текстуры TA.XTplus /TA.HDplus, при этом прибор одновременно измеряет механический отклик, расстояние и время.
Амплитудный детектор был разработан на основании данных подробных исследований; он обладает высокой чувствительностью к частотам, испускаемым такими хрустящими продуктами, но низкой чувствительностью к шумам, издаваемым самим прибором.

Результат испытания таблетки на сопротивление сдавливанию

Этап: Исследование
Код Тип Описание Кол-во
11.21C021 A/RAED Акустический амплитудный детектор.

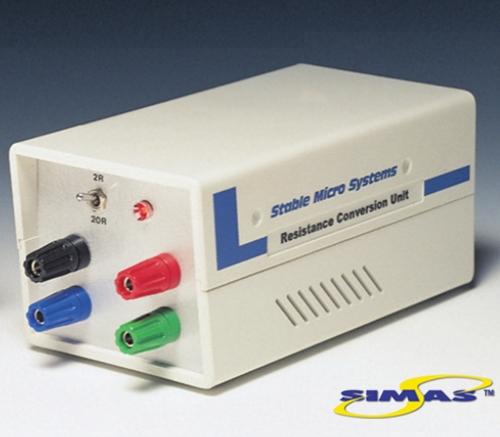

Блок измерения сопротивления A/MOHM и A/OHM
Блок измерения сопротивления A/MOHM и A/OHM
Производитель: Stable Micro Systems
Описание: Существуют технологии, требующие измерения изменения электрического сопротивления компонента или материала под нагрузкой. Например, микровыключатели и проводящие прокладки должны изменять сопротивление от очень высокого на очень низкое при приложении физической силы.
Блок для измерения сопротивления предназначен для точного и быстрого измерения, результаты которого отображаются и анализируются в соответствии с действующей силой. Многие типы проводящих прокладок используют для электромагнитного экранирования и подавления помех. Однако для эффективной работы их электрическое сопротивление при сжатии должно снижаться до очень малого уровня.

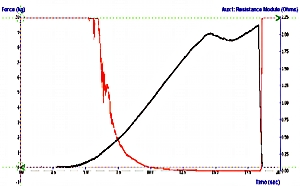

Сила и соответствующее сопротивление проводящей прокладки

Этап: Исследование
Код Тип Описание Кол-во
11.21C022 A/MOHM Блок измерения сопротивления.
11.21C023 A/OHM Блок измерения сопротивления.

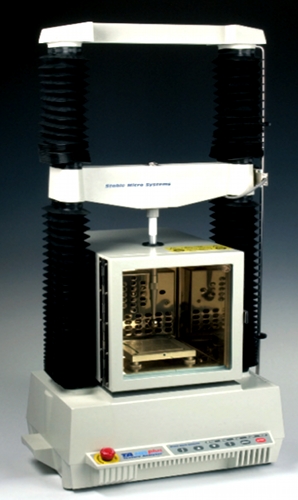

Термостаты TC/LN2 и TCHD/LN2
Термостаты TC/LN2 и TCHD/LN2
Производитель: Stable Micro Systems
Описание: Термостаты решают проблемы, связанные с исследованием горячих или холодных продуктов, например, расплавленного сыра или мороженого. Возможно, перед исследованием потребуется дождаться выравнивания температуры образца и камеры.
Эти термостаты позволяют точно поддерживать температуру в диапазоне от –40 °C до +180 °C, для охлаждения используется жидкий азот или диоксид углерода.

Этап: Исследование
Код Тип Описание Кол-во
11.21C024 TC/LN2 Термостат
11.21C025 TCHD/LN2 Термостат

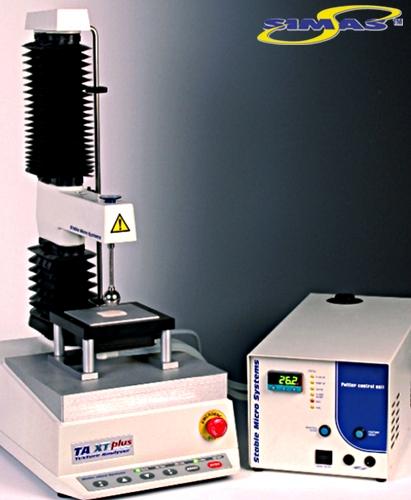

Плитка для регулировки температуры с элементом Пельтье XT/PP
Плитка для регулировки температуры с элементом Пельтье XT/PP
Производитель: Stable Micro Systems
Описание: Обеспечивает поверхность со стабильной температурой для исследования тонких образцов, например, самоклеящихся этикеток. Это гарантирует минимальное влияние температуры на результаты или точную его оценку.
Предусмотрен блок управления для установки и отображения температуры. Интеграция с программой Exponent позволяет быстро менять температуру для измерения показателей во время анализа текстуры и построения графиков по осям силы, расстояния и времени.
Размеры поверхности 110 х 100 мм, максимальная рабочая температура +80 °C, а минимальная – на 30 °C ниже окружающей.

Этап: Исследование
Код Тип Описание Кол-во
11.21C026 XT/PP Плитка для регулировки температуры с элементом Пельтье.

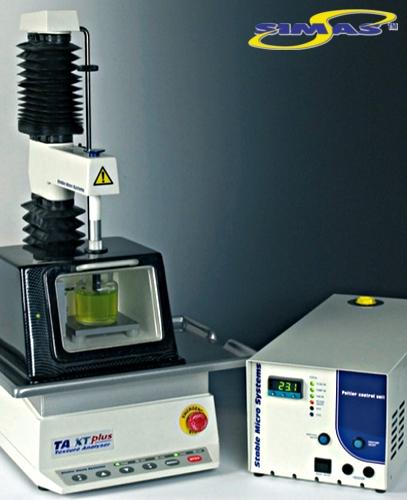

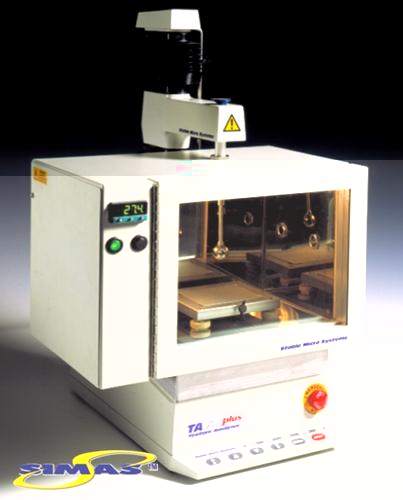

Термостаты с элементом Пельтье XT/PC
Термостаты с элементом Пельтье XT/PC
Производитель: Stable Micro Systems
Описание: Термостат с элементами Пельтье позволяет работать при температуре от 80 °C до температуры, на 30 °C ниже окружающей; ПИД-контроль. Закрепляется непосредственно на основании анализатора текстуры с помощью нейлоновых изолирующих вставок, служащих температурным барьером от прибора.
Возможно, перед исследованием потребуется дождаться выравнивания температуры образца и камеры.
Прозрачная двойная дверца на петлях позволяет видеть образец во время испытания и легко открывается. Предусмотрен блок управления для установки и отображения температуры. Интеграция с программой Exponent позволяет быстро менять температуру для измерения показателей во время анализа текстуры и построения графиков по осям силы, расстояния и времени.

Этап: Исследование
Код Тип Описание Кол-во
11.21C027 XT/PC Термостаты с элементом Пельтье.

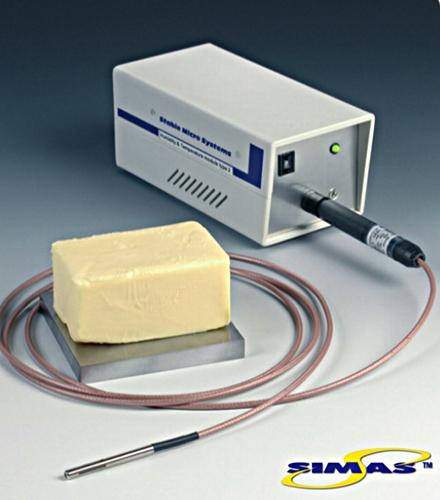

Модуль для измерения температуры и влажности XT/HTM
Модуль для измерения температуры и влажности XT/HTM
Производитель: Stable Micro Systems
Описание: Модуль для измерения влажности и температуры, тип 2 для использования с TA.XTplus, TA.HDplus и программой.
Этот модуль измеряет влажность и температуру в диапазоне от –30 °C до +100 °C, погрешность не более ±0.5 °C. Влажность 0-100 %, погрешность не более ±2 %.

Этап: Исследование
Код Тип Описание Кол-во
11.21C031 XT/HTM Модуль для измерения температуры и влажности.

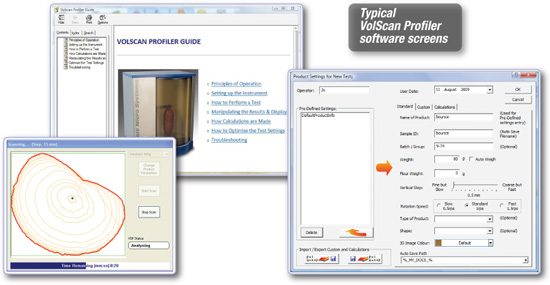

Программное обеспечение VolScan
Описание:


Особенности:
  1. Программное обеспечение создавалось и разрабатывалось компанией StableMicroSystem;
  2. 3-х мерное сканирование, обзор во всех плоскостях в цвете, заданном пользователем;
  3. Измерение удельного объема как стандарт;
  4. Автоматическое измерение температуры камеры перед каждым тестом (измерение температуры поверхности изделия как опция);
  5. Возможно осуществление контроля параметров силы и объема;
  6. Программа — редактор языка, позволяющая переводить ПО на любой язык;
  7. Полное руководство в формате «Помощь» с рекомендациями по выбору оптимальных настроек для проведения тестов и данных об образцах;
  8. Данные можно отсортировать по заголовку любого столбца, и статистическую информацию можноскорректировать согласно новому выбору данных;
  9. Данные можно просматривать или экспортировать в Excel;
  10. Результаты можно быстро переслать по электронной почте, нажав на кнопку «Почта», которая автоматически открывает окно сообщения в программе Outlook и пересылает активное окно во вложении;
  11. Данные можно экспортировать в шаблон «Отчет», редактировать с помощью инструментов «Report Editing» и сохранять в формате PDF;
  12. Совместимо со считывателем штрих-кодов.
volscan-1
Тестирование нескольких продуктов

Компания Stable Micro Systems постоянно решает задачи, возникающие перед клиентамив связи с новыми требованиями по контролю качества изделий. Нашим клиентам необходимы точные и воспроизводимые данные по анализу текстуры и измерению объема.
Недавно было предложено новое ПО для тестирования нескольких продуктов одновременно с последующим анализом данных покаждому образцув отдельности. Одним из таких примеров является тестирование нескольких булочек одновременно. Цель в том, чтобы сэкономить время, определить средний объем и вес, а затем создать отдельные файлы результата сканирования каждой булочки.

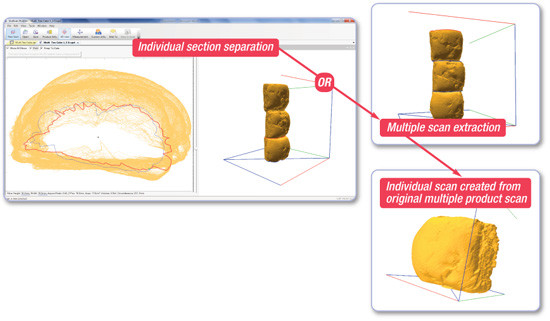

На изображении показан результат 300 сканирований 3-х булочек, установленных на стержне. Новая функция программного обеспечения VolScan позволяет легко выделить из результата сканирования нескольких продуктов результаты сканирования каждого продукта в отдельности.
Выбираются первая и последняя части из результата сканирования нескольких продуктов, каждая булочка выделяется красными и синими линиями, и затем ее можно извлечьдля создания 2D или 3D скана.
Можно выделить и извлечь каждую часть отдельно, или создать сканы нескольких продуктов одновременно в пошаговом режиме.Данные из каждого сканируемого файла автоматически помещаются в таблицу, которую можно легко представить в форме отчета, экспортировать или отправить по почте.

Анализ данных, операции и параметры просмотра

После завершения теста можно быстро определить следующие параметры: объем, длина, максимальная ширина, максимальная высота, высота при максимальной ширине, ширина при максимальной высоте [8].
Затем эти значения обрабатываются, позволяя автоматически рассчитать и отобразить удельный объем продукта по отношению к общему весу (объем/вес продукта) и объем хлеба по отношению кмассе муки (объем/100 г муки).

volscan-2

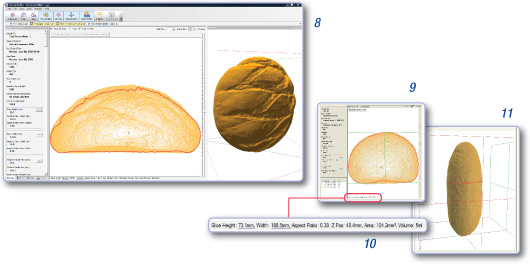

Отсканированные данные можно просмотреть в двухмерном и трехмерном изображении, а также сравнить полученные данные с результатами предыдущих тестов. В разрезе 2D можно провести дополнительные измерения (автоматически и вручную) на выбранных интервалах тестовых данных [9/10]. 3D скан продукта можно вращать во всех плоскостях, обеспечивая широкие возможности просмотра для визуального сравнения и представления [11].

volscan-3

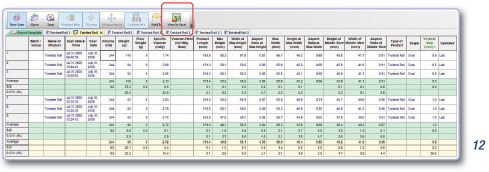

Все данные сохраняются в файлы электронных таблиц для быстрого доступа и анализа [12]. Эти данные можно просматривать или экспортировать в Microsoft Excel.
Данные можно отсортировать по заголовку любого столбца, и статистическую информацию можноскорректировать согласно новому выбору данных.

volscan-4

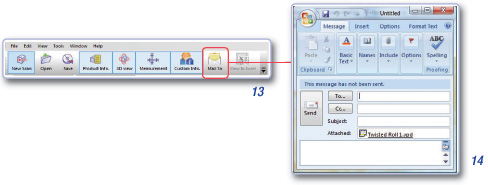

Результаты можно быстро переслать по электронной почте, нажав на кнопку «Почта», которая автоматически открывает окно сообщения в программе Outlook и пересылает активное окно во вложении [14].

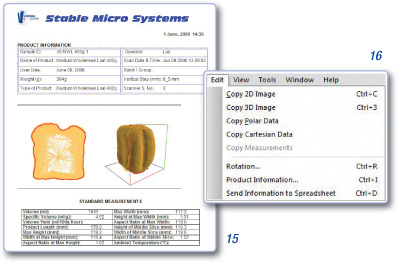

Данные можно экспортировать в шаблон «Отчет», редактировать с помощью инструментов «Report Editing» и сохранять в формате PDF [15].

volscan-5
Кроме того, изображения и данные можно копировать и вставлять в другие приложения [16].

СКАЧАТЬ

Температурный датчик XT/TPR
Температурный датчик XT/TPR
Производитель: Stable Micro Systems
Описание: Датчик A PT100 (термопара), включающийся непосредственно в разъем для РТ100 и измеряющий температуру непосредственно в пределах от –50 до +250 °C.
Этап: Исследование
Код Тип Описание Кол-во
11.21C032 XT/TPR Температурный датчик.

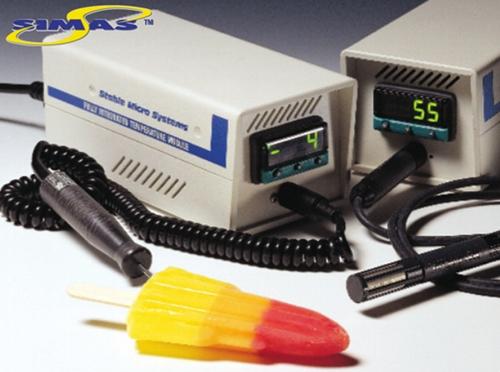

Модуль для измерения температуры и влажности FID/MOD
Модуль для измерения температуры и влажности FID/MOD
Производитель: Stable Micro Systems
Описание: Модуль для использования с анализаторами текстуры TA.XTplus, TA.HDplus и TA.XT2i FIT/MOD
Полностью интегрированный температурный модуль.
Измеряет температуру продукта в пределах от –50 °C до +250 °C и строит график.

Этап: Исследование
Код Тип Описание Кол-во
11.21C033 FID/MOD Модуль для измерения температуры и влажности.

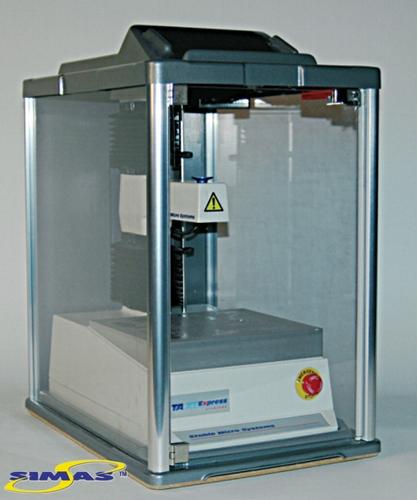

Защитный бокс с блокировкой XT/SG, XT/SGL и XPS/ISC
Защитный бокс с блокировкой XT/SG, XT/SGL и XPS/ISC
Производитель: Stable Micro Systems
Описание: Гарантирует максимальную защиту при анализе хрупких образцов. Анализатор текстуры (все модели) помещается внутрь бокса и работает только при плотно закрытой дверце.
Этап: Исследование
Код Тип Описание Кол-во
11.21C028 XT/SG Защитный бокс с блокировкой.
11.21C029 XT/SGL Защитный бокс с блокировкой.
11.21C030 XPS/ISC Защитный бокс с блокировкой.

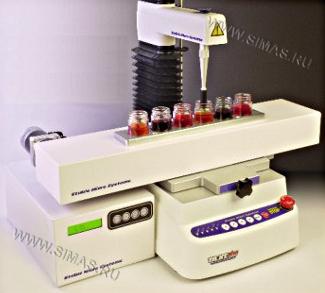

Автоматизированная линейная система индексирования (ALIS)
Автоматизированная линейная система индексирования (ALIS)
Производитель: Stable Micro Systems
Описание: Автоматизированная линейная система индексирования (ALIS) позволяет загружать много проб для анализа одновременно и не требует постоянного наблюдения. Она легко встраивается в текстурометр TA.XTplus, настройка и загрузка образцов производится быстро и легко.
Исследуемые образцы обычно располагаются на сделанной на заказ опорной пластине, после чего с помощью подсказок устанавливаются условия испытания, запускается испытание и создается отчет о результатах. При этом вмешательства оператора почти или совсем не требуется. Квалифицированные лаборанты могут выполнять более сложные задачи с автоматической генерацией точных и воспроизводимых данных.

Код Наименование Кол-во
11.21C034 Автоматизированная линейная система индексирования (ALIS) 250 мм
11.21C035 Автоматизированная линейная система индексирования (ALIS) 600 мм


Дистанционный выключатель
Дистанционный выключатель
Производитель: Stable Micro Systems
Описание: Дистанционный программируемый выключатель в виде педали производит такое же действие, как нажатие комбинации кнопок. Например, его можно использовать для запуска испытания, если рядом с текстурометром не установлен компьютер. Выключатель подключается к компьютеру через USB-порт и пользователь может, с помощью маленьких внутренних настроек, присвоить педали действие какой-либо из комбинаций кнопок. Педаль можно располагать на расстоянии до 2,5 м от компьютера.
Код Наименование Кол-во
11.21C036 Дистанционный выключатель


Сканер штрих-кодов
Сканер штрих-кодов
Производитель: Stable Micro Systems
Описание: С помощью сканера штрих-кодов можно считывать штрих-код продукта.
Это позволяет автоматически выбирать нужный проект, готовый для испытания, обеспечивая еще большую автоматизацию и уменьшая вероятность ошибок пользователя.
Устройство других производителей подключается к USB-порту компьютера.

Код Наименование Кол-во
11.21C037 Сканер штрих-кодов


Обновленное программное обеспечение Exponent renewed software
Обновленное программное обеспечение Exponent renewed software
Производитель: Stable Micro Systems
Описание: Программное обеспечение Exponent теперь может похвастаться окном «Batch Testing» (серийное испытание), позволяющее проводить несколько исследований. Благодаря возможности добавления собственных строк можно настроить конфигурацию предупредительных сообщений и инструкций для пользователя.
Код Наименование Кол-во
11.21C038 Обновленное программное обеспечение Exponent renewed software


Система видеозаписи и синхронизации
Система видеозаписи и синхронизации
Производитель: Stable Micro Systems
Описание: Эта новая система переводит анализ текстуры в новую область, делая его удобным для пользователя.
Функции повторного воспроизведения, стоп-кадра и совместного использования данных анализа текстуры.
Фантастический инструмент для обучения сотрудников, не имеющих опыта анализа текстуры – а также для понимания каждой стадии процесса расщепления вашего продукта путем покадрового воспроизведения.

Съемка процесса анализа на видео может принести реальную пользу тем, кто анализирует текстуру. Человеческому глазу бывает сложно уследить за какими-то явлениями в процессе эксперимента из-за скорости исследования или физической структуры образца. Например, хрупкие материалы ломаются внезапно.

Однако сопоставление визуальной и графической информации после испытания может оказаться сложным, если данные не синхронизированы. Например, бывает сложно установить корреляцию пиков и минимумов на графике зависимости силы-расстояния-времени и специфических моментов во время эксперимента, даже при наличии безупречной видеозаписи. Это особенно относится к продуктам с неравномерной текстурой или сложным характером разлома.

Система видеосъемки и синхронизации производства Stable Micro Systems позволяет воспроизводить видео, снятое на скорости 50 кадров в секунду, покадрово, вместе с соответствующим графиком силы-расстояния-времени. Все собранные данные обрабатываются в последней версии программы Exponent, прилагающейся к текстурометру TA.XTplus. По мере регистрации данных испытания инструментом сигнал транслируется на видеоинтерфейс и начинается видеозапись.

Каждый кадр автоматически синхронизируется с точками данных на графике, что позволяет медленно воспроизвести кадры, на которых записаны значимые события, слаборазличимые невооруженным глазом в реальном времени. Благодаря этому можно точно соотнести точки на графике с визуальными событиями.

Испытательная платформа с точками закрепления камеры легко устанавливается на площадке текстурометра TA.XTplus. Камеру на гибком штативе можно расположить над или непосредственно сбоку от испытуемого образца, однако возможно также размещение под прозрачным окном испытательной платформы с дополнительной подсветкой, для которой используется ряд оптимально расположенных светодиодов.

Код Наименование Кол-во
11.21C039 Система видеозахвата и синхронизации.
11.21C040 Платформа основная, с удлиненными ножками и стеклянной пластиной.
11.21C041 Система освещения.
11.21C042 Основание для закрепления камеры и подвижное крепление камеры.


Подставка для яйца A/ES
Подставка для яйца A/ES
Производитель: Stable Micro Systems
Описание: Подставка для яйца – A/ES используется для обеспечения устойчивости яйца при тесте на погружение/сдавливание; с защитой оператора и прибора от пролитой жидкости.
Этап: Исследование
Код Тип Описание Кол-во
11.21B037 A/ES Подставка для яйца.





Поиск по каталогу
Название
Компания-производитель:
Этап:
Код товара:


Посмотреть каталоги партнеров в формате PDF:
