Фильтрационные вакуумные установки: одноместные, трехместные, шестиместные

Многосекционные системы для вакуумной фильтрации
Многосекционные системы для вакуумной фильтрации
Производитель: MUNKTELL
Описание: Система для вакуумной фильтрации полностью изготовлена из нержавеющей стали, устойчива к коррозии. Системы бывают 3-х и 6-ти местные.

- 300 мл воронка из нержавеющей стали, устойчива к коррозии;
- Алюминиевые зажимы
- Клапаны сидят во втулках из ПТФЭ
- Для использования 47 мм и 50 мм мембранами

Применение
- Непрерывная фильтрация
- Для микробиологоического исследования жидкости и анализа частиц
- Фильтрация биологических растворов (белки)

Этап: Пробоподготовка

Код Наименование Шт/уп Кол-во
7.1С107 Многосекционные системы для вакуумной фильтрации – 3-х местная 1
7.1С108 Многосекционные системы для вакуумной фильтрации – 6-ти местная 1


Установка для вакуумной фильтрации из стекла
Установка для вакуумной фильтрации из стекла
Производитель: MUNKTELL
Описание: Предназначен для удаления частиц из растворов и очистки растворов для аналитических работ.

100% боросиликатное стекло 3.3

- Объем воронки 300 мл
- Стеклянный держатель для фильтра
- Объем сосуда примемника 1000 мл
- Стерилизация: автоклав (макс. 134 ° C), сухой жар (макс. 180 ° C)
- Пористость пластины: класс 2/3
- Алюминиевый зажим
- Для использования с 47 мм и 50 мм мембранами

- Выходные подключения к вакууму: трубка 8 - 10 мм. диаметр

Применение
- Фильтрация водных и органических растворителей
- Очистка и дегазация растворов и ВЭЖХ растворителей

Этап: Пробоподготовка

Код Наименование Шт/уп Кол-во
11.23058 Аппарат для вакуумной фильтрации из боросиликатного стекла 1


Вакуумная мембранная фильтрация
Описание:

 Аппараты - вакуумная фильтрация
Мы предлагаем две серии аппаратов (MV, GV), различающиеся главным образом материалами изготовления.
  •Аппараты серии MV изготовлены из нержавеющей стали; химически устойчивы к большинству водных и органических растворов.
  •Аппараты серии GV изготовлены из стекла; также устойчивы к кислотам и основаниям.
  •Все аппараты для вакуумной фильтрации можно использовать при температурах до 200° С, автоклавировать и стерилизовать сухим жаром при 180° С.

Оборудование
Серия MV
Серия GV
Объем воронки
100 или 500 мл
60, 250 или 500 мл
Поддержка фильтра
Сетка (пористая подложка, как дополнение)
Сетка или пористая подложка
Подсоединение к вакууму
Резиновые пробки
Соединение с помощью шлангов и наконечника или резиновой пробки
Объем поставки
Полный, готов к использованию, но без резиновой пробки для отсосной колбы
Аппарат с наконечником и конической колбой, но без приемника. GV 050 с силиконовой крышкой и выпускным клапаном.

Скорость фильтрации воды при 25 °C и вакууме 100 мбар
Серия
Размер пор, скорость фильтрации
3 мкл
мл / мин
0.8 мкл
мл / мин
0.45
мл/мин
0.2
мл / мин
MV 050
4000
1400
600
300
GV 025
1200
600
200
75
GV 050
4200
1600
600
300
GV 100
20000
6000
3000
1400












Этап: Исследование

Код Наименование Кол-во


Многосекционные аппараты для вакуумной фильтрации - серия AS
Производитель: WHATMAN
Описание:


Серии AS 300 и AS 600
Трубка-коллектор из нержавеющей стали для 3 или 6 фильтровальных аппаратов из стекла или нержавеющей стали.
Аппарат можно автоклавировать или стерилизовать сухим жаром при температуре до 180° С.
Только для работ под вакуумом. При использовании промывных трубок давление не должно превышать 1,3 бар (избыточное давление 300 мбар). Можно фильтровать целую серию образцов с одним сливом; каждый аппарат имеет отдельный запорный кран.
• Аппараты трех размеров: 250 мл (стекло), 100 и 500 мл (нержавеющая сталь).
• Два типа распределительных трубок с тремя или шестью запорными кранами, к которым можно подсоединить отдельные фильтровальные аппараты по выбору.
• Подключение к вакууму через патрубок диаметром 8 мм.
• Объем поставки: многосекционный фильтровальный аппарат, полностью готовый к использованию, но без фильтров и префильтров.
• Аппараты легко разбираются. Каждую деталь можно заказать по отдельности; они легко заменяемы.

Пример комплектации трехместной установки, нержавеющая сталь
Код
Описание
Кол-во
7.1D087
Аппарат трехместный AS 300, 500 мл
1
3.3B033
Резиновая пробка
1
7.1D099
Колба Бюнзена, 2 литра
1
7.5A468
Защитный фильтр Резист
1 упак.
7.1D098
Пинцет
1
5.4B016
Вакуумный шланг
20 метров
12.1A008
Вакуумный насос МРС (для агрессивных жидкостей)
1
12.1A006
Вакуумный насос МРС (для не агрессивных жидкостей)
1

Внимание! Для 6-ти местной установки рекомендуется вакуумный мембранный насос 12.1A012 или 12.1A010
Этап: Исследование

Код Тип Объем воронки, мл Отдельные аппараты Поддержка фильтра Быстроразъемный зажим Шт./уп. Кол-во
7.1D088 AS 310/3 500 MV, нерж.сталь Сетка Есть 1
7.1D089 AS 600/5 100 MV, нерж.сталь Сетка - 1
7.1D090 AS 600/1 250 GV, стекло Стекл. подложка - 1
7.1D087 AS 300/3 500 MV, нерж.сталь Сетка - 1
7.1D085 AS 300/5 100 MV, нерж.сталь Сетка - 1
7.1D091 AS 600/2 250 GV, стекло Сетка - 1
7.1D092 AS 600/3 500 MV, нерж.сталь Сетка - 1
7.1D093 AS 610/3 500 MV, нерж.сталь Сетка Есть 1

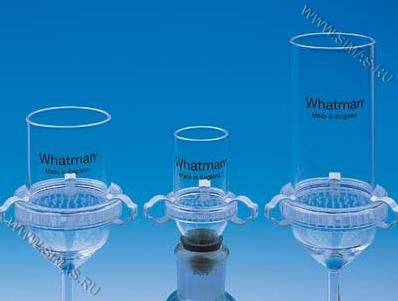

Тройная фильтровальная воронка
Тройная фильтровальная воронка
Производитель: WHATMAN
Описание:

Растущая популярность фильтров из стеклянного микроволокна в лабораториях порождает потребность в простой и эффективной системе их крепления. Тройные воронки Уатман подходят к серии фильтров Уатман с различной задерживающей способностью и разработаны специально для использования со стекловолоконными фильтрами.

Функциональная конструкция. Состоит из трех частей. После использования воронка легко разбирается для вставки нового фильтра. Стеклянные края воронки и резервуара совершенно плоские, что гарантирует прочное закрепление фильтра.

Система закрепления фильтра. Вся жидкость распределяется в пределах круглого фильтра. Его края плотно зажаты, что исключает потери жидкости по периферии фильтра или ее отток через края в обход фильтрующего слоя.

Легко моется. Все части легко и быстро моются благодаря простой конструкции.

Выбор трех пластинок. Для ускорения и облегчения фильтрации тройные воронки Уатман выпускаются с пластинками из трех материалов по выбору. Кроме того, они выпускаются различного размера, таким образом, вы сможете подобрать то, что лучше подходит для ваших целей.
• Акриловая пластинка – стандартная. Подходит для фильтрования большинства водных растворов. Максимальная рабочая температура 65° C
• Полипропиленовая пластинка – дополнительная, по выбору. Рекомендуется для большинства кислот (за исключением концентрированной азотной и дымящей серной) при комнатной температуре. Также подходит для большинства спиртов, гликолей, эфиров и кетонов. Максимальная рабочая температура 100° C.
• Пластинка из ПТФЭ – дополнительная, по выбору. Подходит фактически для любых кислот, щелочей и растворителей при температуре до 100° C. Максимальная рабочая температура 200° C.

Этап: Исследование

Код Наименование Размер, см Объем, мл Эффективный Ø фильтра, см Эффективная площадь, см2 Диаметр поддерживающей пластины, см Высота воронки, см Кол-во
1950-002 Тройная фильтровальная воронка 2.5 16 1.6 2 3 13.6
1950-004 Тройная фильтровальная воронка 4.7 36 3.2 8 4.7 12.1
1950-007 Тройная фильтровальная воронка 7 115 5 19.6 7 15.9
1950-017 Тройная фильтровальная воронка 7 210 5 19.6 7 20.8
1950-027 Тройная фильтровальная воронка 7 (большой приемник) 400 5 19.6 7 -
1950-009 Тройная фильтровальная воронка 9 200 7 38.5 9 17.9
1950-012 Тройная фильтровальная воронка 12.5 530 9.2 66.5 12.5 22
1950-114 Дополнительная пластина из ПТФЭ d 4.7
1950-117 Дополнительная пластина из ПТФЭ d 7
1950-119 Дополнительная пластина из ПТФЭ d 9
1950-104 Дополнительная пластина из полипропилена d 4.7
1950-107 Дополнительная пластина из полипропилена d 7
1950-207 Приемник d 7
1950-209 Приемник d 9
1950-217 Большой приемник d 7
1950-109 Дополнительная пластина из полипропилена d 9


Оборудование для вакуумной фильтрации cерия MV 050
Производитель: WHATMAN
Описание:

• Размер фильтра: 47/50 мм в диаметре
• Площадь фильтра: 12.5 см
• Префильтр: 40 мм в диаметре
• Подсоединение к вакууму: резиновая пробка
• Поддержка фильтра: сетка (пористая подложка как дополнение)


Пример комплектации одноместной установки, нержавеющая сталь
Код
Описание
Кол-во
7.1D001
Воронка MV 050/0, 500 мл
1
3.3B033
Резиновая пробка
1
7.1D099
Колба Бюнзена, 2 литра
1
7.5A468
Защитный фильтр Резист
1 упак.
7.1D098
Пинцет
1
5.4B016
Вакуумный шланг
20 метров
12.1A004
Вакуумный насос МРС (для агрессивных жидкостей)
1
12.1A002
Вакуумный насос МРС (для не агрессивных жидкостей)
1

Этап: Исследование
Код Наименование Объем воронки Высота х диаметр, мм Кол-во
7.1D001 MV 050/0 500 320 х 110
7.1D002 MV 050/A 500 320 х 110
7.1D067 Стальная подложка с кольцом - -


Стеклянные аппараты серии GV
Описание:

Материалы:
Верхняя и нижняя части: боросиликатное стекло
Крышка:                           силикон
Колба:                             боросиликатное стекло
Пористая подложка:         стекло 2 D
Сетка:                              сталь с тефлоновым покрытием
Уплотнители:                    ПТФЭ и силикон
Зажимы:                           алюминий и нержавеющая сталь
Соединения с шлангом:   ПОМ, резьба 14
Аппараты легко разбираются. Каждую деталь можно заказать по отдельности; они легко заменяемы.

Серия
Объем воронки, мл
Размер фильтра, мм
Площадь фильтра, см
Префильтр, мм
Высота/диаметр*, мм
GV 025
60
24/25
3.1
20
210/335 x 45
GV 050
250
47/50
12.5
40
225/450 x 80
GV 100
500
100
70
80
225 x 90

* Высота с / без конической колбы; диаметр без зажима и присоединенных шлангов

Пример комплектации одноместной установки, стекло
Код
Описание
Количество
7.1D011
Воронка GV 050/0, 250 мл
1
3.3B033
Резиновая пробка
1
7.1D099
Колба Бюнзена, 2 л
1
7.5A468
Защитный фильтр Резист
1 упак.
7.1D098
Пинцет
1
5.4B016
Вакуумный шланг
20 метров
12.1A004
Вакуумный насос МРС (для агрессивных жидкостей)
1
12.1A002
Вакуумный насос МРС (для не агрессивных жидкостей)
1

Этап: Исследование
Код Серия Поддержка фильтра Подсоединение к вакууму Кол-во
7.1D068 GV 025/0 Стекл. подложка Резиновая пробка
7.1D009 GV 025/2 Стекл. подложка Шланг, коническая колба 250 мл (NS 29)
7.1D011 GV 050/0 Стекл. подложка Резиновая пробка. Поставка вместе с силиконовой крышкой и выпускным патрубком.
7.1D070 GV 050/1 Сетка Резиновая пробка. Поставка вместе с силиконовой крышкой и выпускным патрубком.
7.1D014 GV 050/2 Стекл. подложка Шланг, коническая колба 1000 мл(NS 45). Поставка вместе с силиконовой крышкой и выпускным патрубком.
7.1D016 GV 050/3 Сетка Шланг, коническая колба 1000 мл(NS 45). Поставка вместе с силиконовой крышкой и выпускным патрубком.
7.1D071 GV 100/0 Стекл. подложка Резиновая пробка
7.1D072 GV 100/1 Сетка Резиновая пробка


Аппараты из трех секций - серия AS
Описание:


Серия AS 300
Серия AS 300 подходит для одновременной фильтрации 3 образцов. Мембранные фильтры можно сочетать с целлюлозными префильтрами. Идеальны для серийных лабораторных исследований воды, пищевых продуктов или напитков.
Сочетание аппаратов
Вы можете сами выбрать трехсекционный аппарат для вакуумной фильтрации
• Коллектор позволяет присоединить три бутылки для фильтрата объемом 250 мл.
•Кольцевой адаптер 12 PVC позволяет надежно установить бутылки любого размера.
•Подсоединение к источнику вакуума производится с помощью трубки к патрубку диаметром 6 мм.
•Для подключения вакуума к трем установкам используются трубки и трехходовые клапаны.
•Каждую установку можно включать отдельно, а также сливать жидкость по отдельности.
•Коллектор можно автоклавировать.



Пример комплектации трехместной установки, стекло
Код
Описание
Кол-во
7.1D014
Установка GV050\2, 250 мл.
1
3.3B033
Резиновая пробка
3
7.1D099
Колба Бюнзена, 2 литра
1
7.5A468
Защитный фильтр Резист
1 упак.
7.1D098
Пинцет
1
5.4B016
Вакуумный шланг
20 метров
7.1D094
Подставка
1
7.1D095
Всасывающий коллектор
1
12.1A008
Вакуумный насос МРС (для агрессивных жидкостей)
1
12.1A006
Вакуумный насос МРС (для не агрессивных жидкостей)
1

Этап: Исследование
Код Наименование Тип Поддержка фильтра Присоединение к вакууму Размеры (Д х Ш х В), мм Кол-во
7.1D009 Стеклянный аппарат Серия GV 025/2 Стекл. подложка С помощью шланга, коническая колба, 250 мл (NS 29) -
7.1D014 Стеклянный аппарат Серия GV 050/2 Стекл. подложка С помощью шланга, коническая колба, 1000 мл (NS 45) -
7.1D016 Стеклянный аппарат Серия GV 050/3 Сетка С помощью шланга, коническая колба, 1000 мл (NS 45) -
7.1D094 Подставка AS 003/0 - - 500 х 270 х 200
7.1D095 Всасывающий коллектор AS 003/0/05 - - -
